RSB-3430 User Manual 14
2.2.2.10 Line out (H4)
RSB-3430 offers Line-out stereo speakers; earphone can be connected to the lineout
pin header.

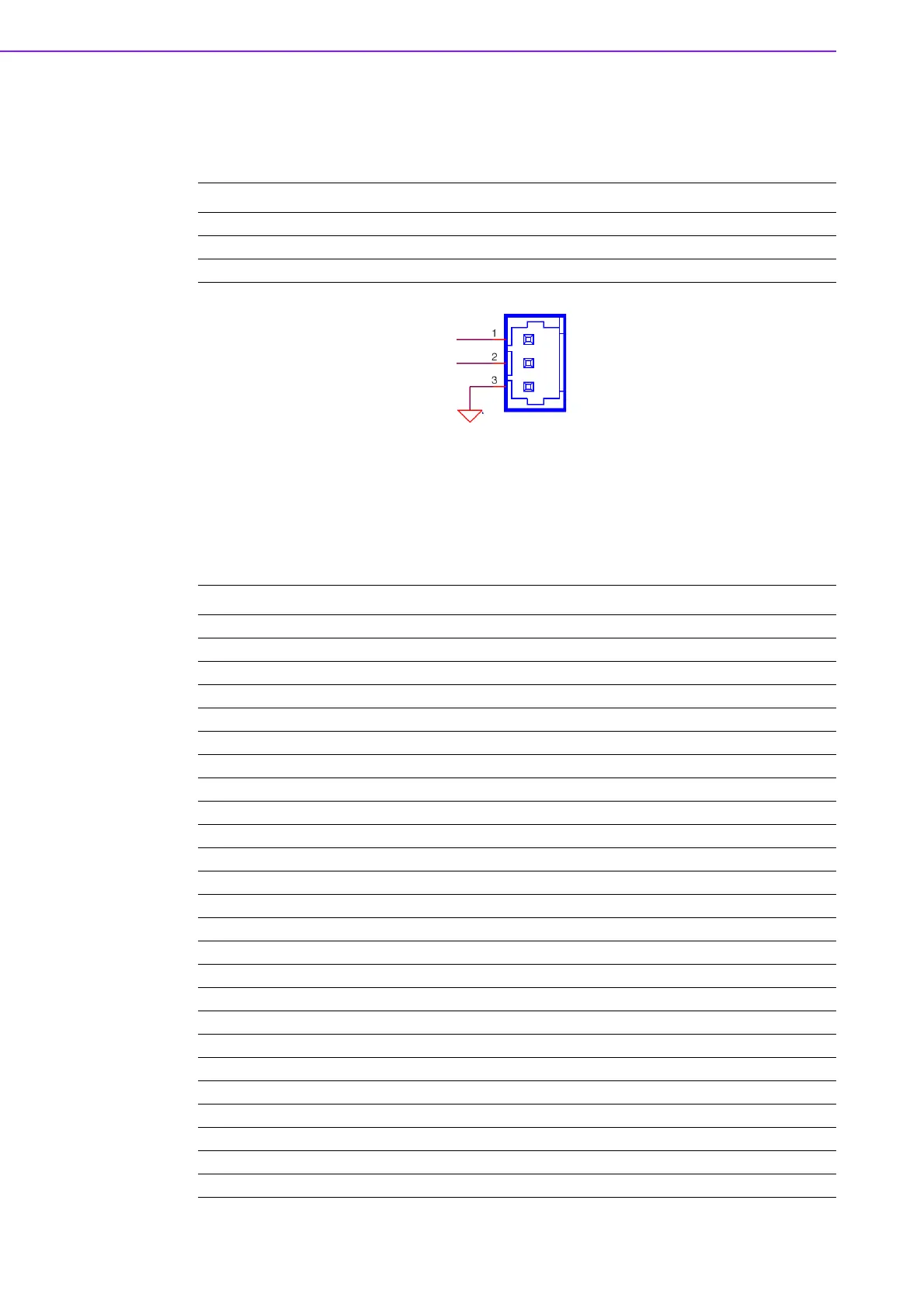

Figure 2.9 Line out Internal Pin Header
2.2.2.11 MiniPCIe
RSB-3430 supports full size miniPCIe slot both USB and PCIe interface. If the WiFi
card is only half-sized, please purchase extending bracket ( P/N: 1960047454N000)
for WiFi card fixing.
Pin Description
1LINEOUT_L
2LINEOUT_R
3GND
Pin Description Pin Description
1 NC 2 3.3V
3NC 4 GND
5NC 6 NC
7NC 8 UIM_PWR
9 GND 10 UIM_DATA
11 REFCLK- 12 UIM_CLK
13 REFCLK+ 14 UIM_RESET
15 GND 16 NC
Mechanical Key
17 NC 18 GND
19 NC 20 3G_RF_OFF#
21 GND 22 WIFI_RESET#
23 PCIe_RXM 24 3.3V
25 PCIe_RXP 26 GND
27 GND 28 NC
29 GND 30 NC
31 PCIe_TXM 32 NC
33 PCIe_TXP 34 GND
35 GND 36 USD_D-
37 GND 38 UDB_D+
39 3.3V 40 GND
41 3.3V 42 WIMAX-3G_LED#
43 GND 44 WLAN_LED#
45 NC 46 NC
47 NC 48 NC
