13 RSB-3430 User Manual
Chapter 2 H/W Installation

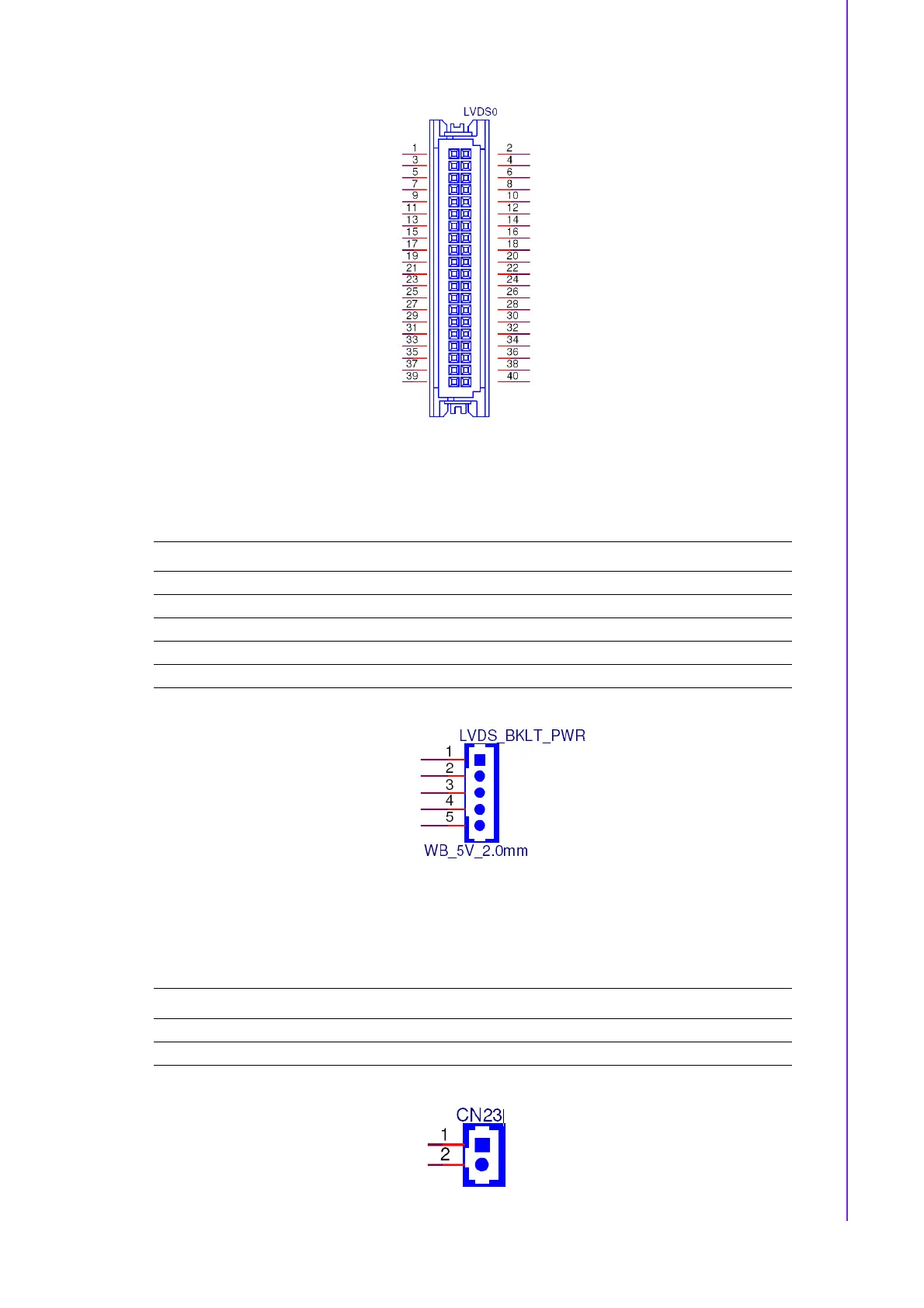

Figure 2.6 LVDS Connector
2.2.2.8 LVDS Backlight Connector
Please also refer to jumper setting in page before connecting LVDS panel.
Figure 2.7 LVDS Backlight Power Connector
2.2.2.9 MIC in (MIC)
RSB-3430 offers MIC in, microphone can be connected to the MIC in pin header.
Figure 2.8 MIC in Internal Pin Header
Pin Description
1 +VDD_BKLT_LVDS
2GND
3LCD_BKLT_EN
4LCD_BKLT_PWM
5+V5
Pin Description
1 MIC IN
2GND
