15 ROM-DB7502 User Manual
Chapter 2 H/W Installation

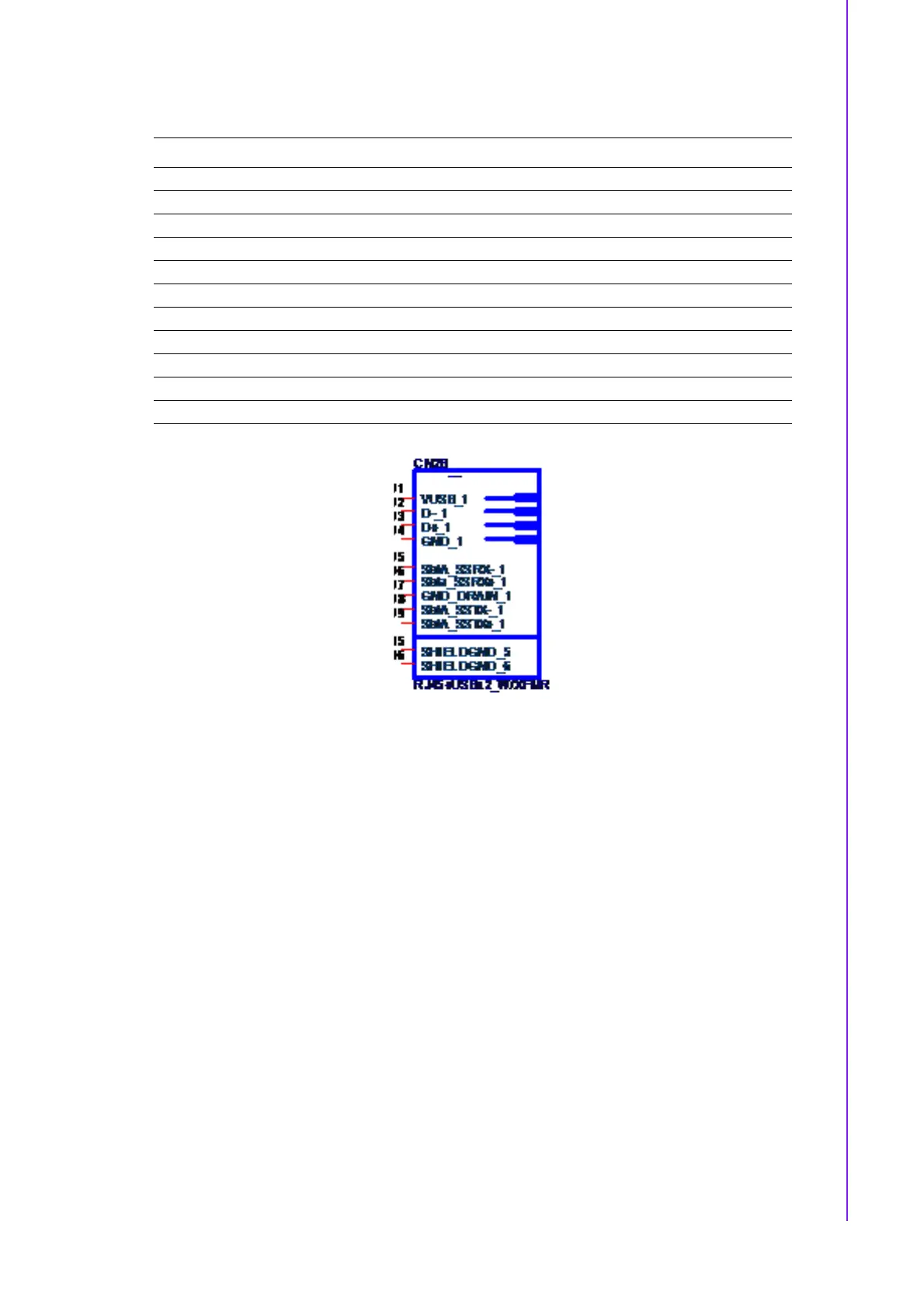

2.4.1.8 USB3.0 (CN2B)
Pin Pin Name DESCRIPTION
U1 +V5_USBH1 Power
U2 USB_HOST_DN_X USB OTG differential signal
U3 USB_HOST_DP_X USB OTG differential signal
U4 GND Signal GND
U5 USB1_SS_X_RX- USB3.0 differential RX signal
U6 USB1_SS_X_RX+ USB3.0 differential RX signal
U7 GND Signal GND
U8 USB1_SS_X_TX- USB3.0 differential TX signal
U9 USB1_SS_X_TX+ USB3.0 differential TX signal
H5 GND_GBE Frame Ground
H6 GND_GBE Frame Ground
