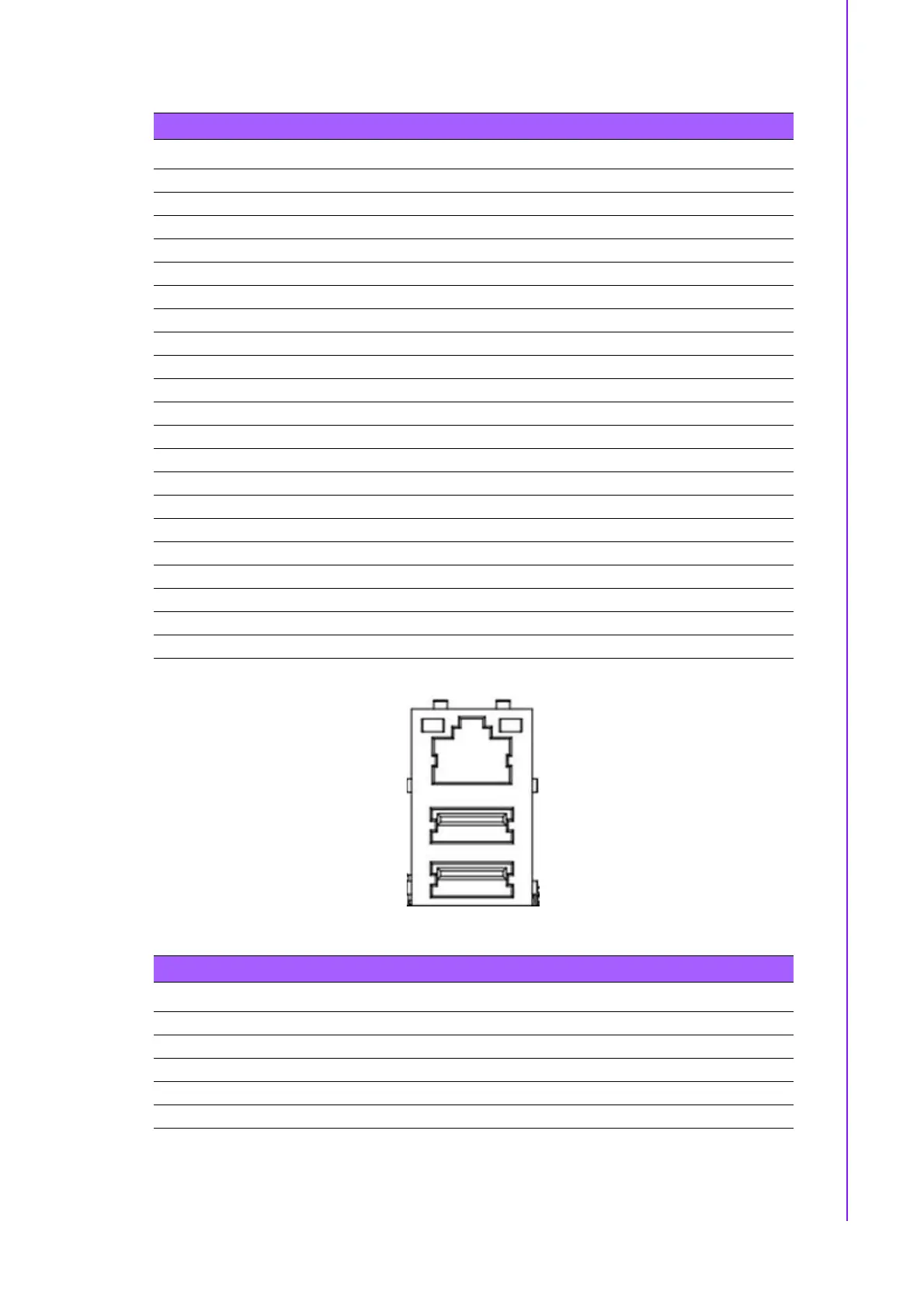

9 ROM-DB7501 User Manual
Chapter 2 H/W Installation
Table 2.6: CN2 (RJ-45 & USB 1/2)
Pin Signal Pin Signal
1CT 2 MDI0+
3 MDI0- 4 MDI1+
5 MDI1- 6 MDI2+
7MDI2 8 MDI3+
9 MDI3- 10 GND
11 Active LED- 12 Active LED+
13 Link 1000- 14 Link 100-
15 +5V 16 USB port 2-
17 USB port 2+ 18 GND
19 +5V 20 USB port 1-
21 USB port 1+ 22 GND
1TMDS_D2+ 2 GND
3 TMDS_D2- 4 TMDS_D1+
5 GND 6 TMDS_D1-
7TMDS_D0+ 8 GND
9 TMDS_D0- 10 TMDS_CLK+
11 GND 12 TMDS_CLK-
13 CEC 14 -
15 CTRL_CLK 16 CTRL_DAT
17 GND 18 +5V
19 HPD
Table 2.7: Audio 1 (Audio Output)
Pin Signal Pin Signal
1GND 2 -
3- 4 -
5Mic-In 6 -
7 Audio_L 8 -
9 Audio_R
