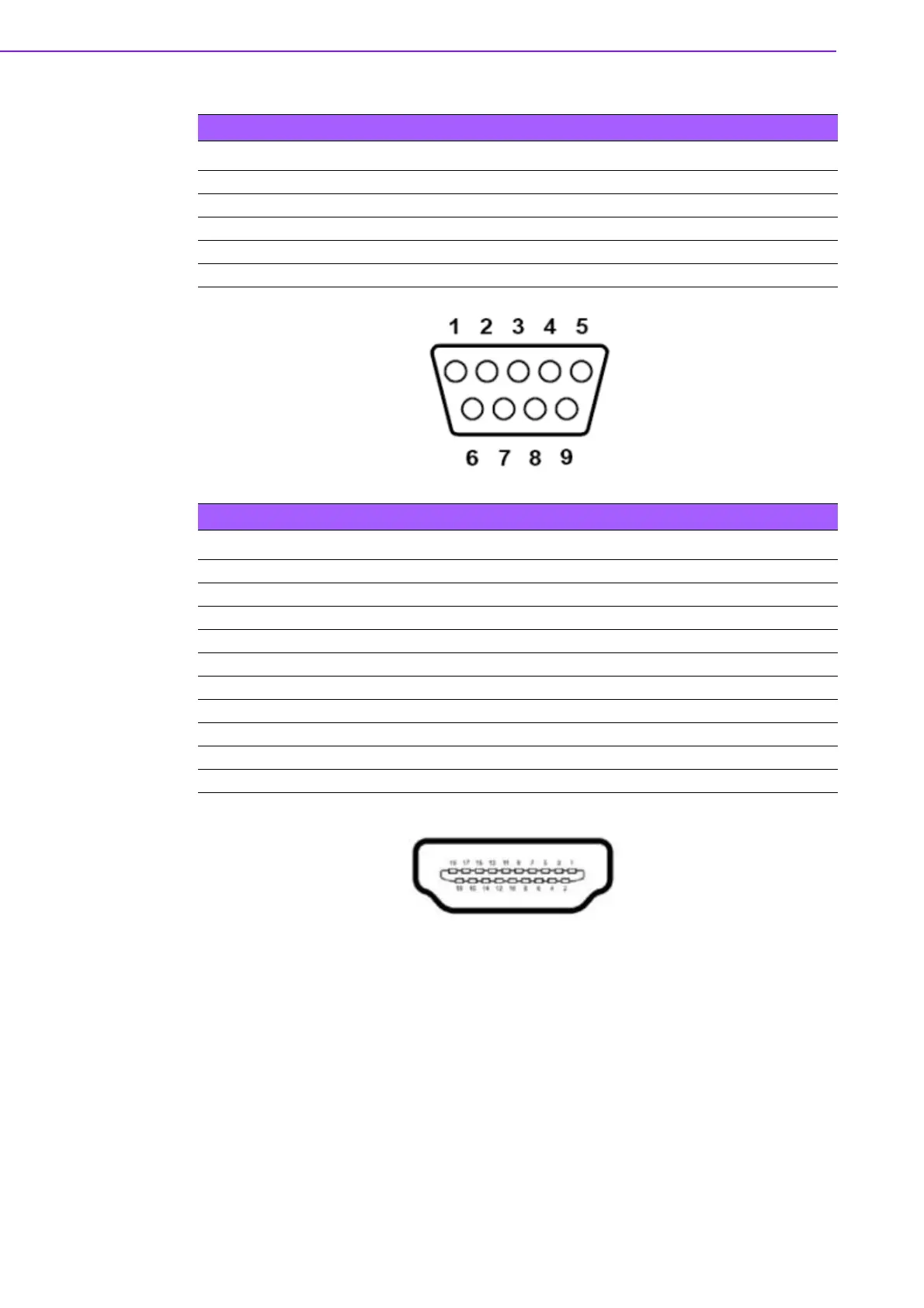

ROM-DB7501 User Manual 8
Table 2.4: CN8B (UART0, 4 Wires)
Pin Signal Pin Signal
1- 2 Rx
3Tx 4 -
5GND 6 -
7 RTS 8 CTS
9-
Table 2.5: CN1 (HDMI)
Pin Signal Pin Signal
1TMDS_D2+ 2 GND
3 TMDS_D2- 4 TMDS_D1+
5 GND 6 TMDS_D1-
7TMDS_D0+ 8 GND
9 TMDS_D0- 10 TMDS_CLK+
11 GND 12 TMDS_CLK-
13 CEC 14 -
15 CTRL_CLK 16 CTRL_DAT
17 GND 18 +5V
19 HPD
