ROM-DB5901 User Manual 12

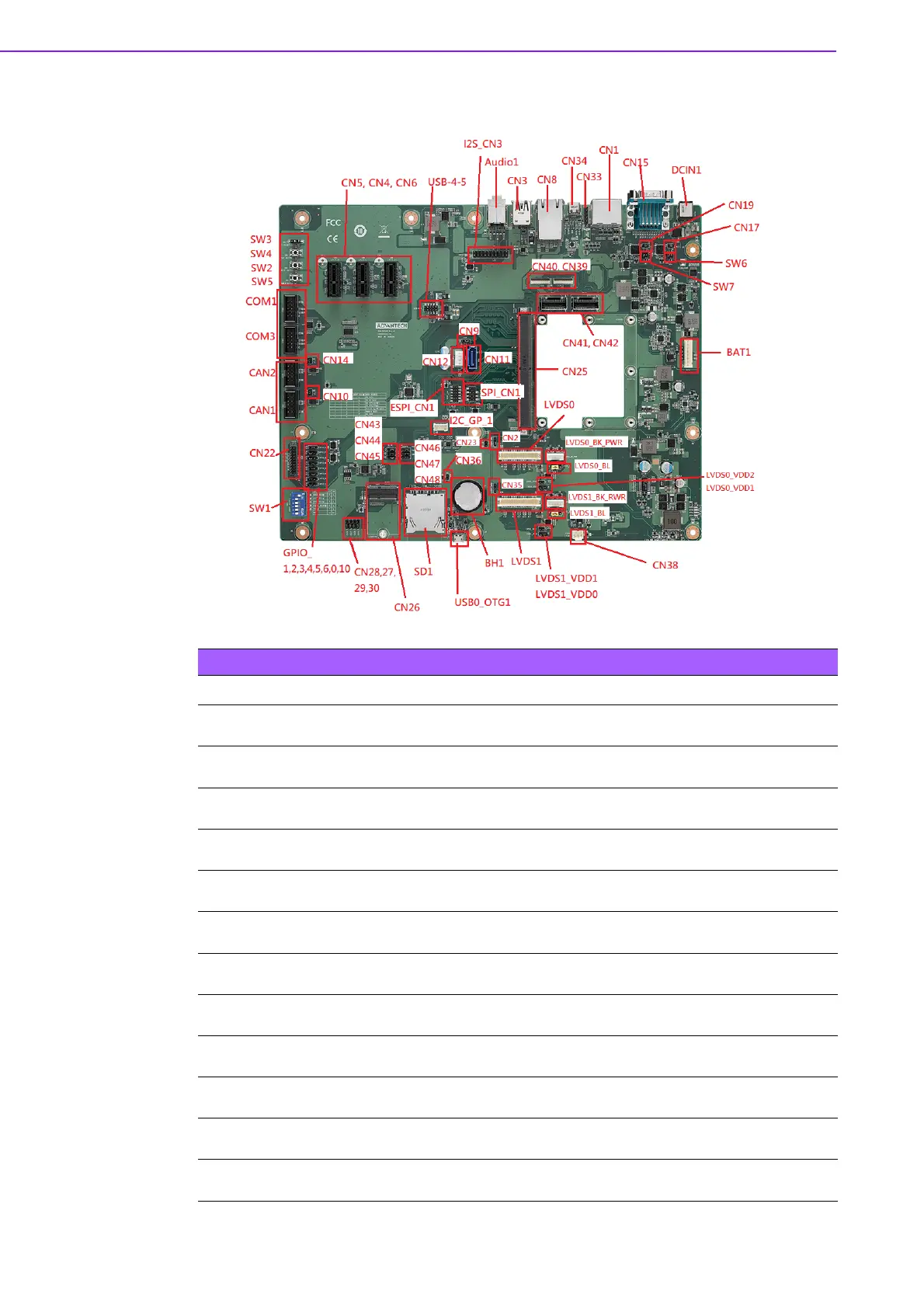

2.4.2 Internal I/O
Table 2.12: Internal I/O Connector
Position Description Connector Type
BAT1 PIN Header for Battery
WAFER 8P 2.54mm 180D(M) DIP
A2543WV2-8P
BH1 RTC Battery Holder
BATTERY HOLDER 24.9*23.4*8.9
CR2032 BH800.4GG
CAN1 CANBus Port 1
BOX HEADER 5x2P 2.54mm 180D(M)
DIP 23N6960-10S10
CAN2 CANBus Port 2
BOX HEADER 5x2P 2.54mm 180D(M)
DIP 23N6960-10S10
COM1 COM Port 1
BOX HEADER 5x2P 2.54mm 180D(M)
DIP 23N6960-10S10
COM3 COM Port 3 (Debug Port)
BOX HEADER 5x2P 2.54mm 180D(M)
DIP 23N6960-10S10
CN4 PCIex1 Connector 1
PCIEXPRESS 36P 180D(F) DIP
2EG01817-D2D-DF
CN5 PCIex1 Connector 2
PCIEXPRESS 36P 180D(F) DIP
2EG01817-D2D-DF
CN6 PCIex1 Connector 3
PCIEXPRESS 36P 180D(F) DIP
2EG01817-D2D-DF
CN11 SATA Connector
Serial ATA 7P 1.27mm 180D(M) DIP
WATM-07DBN4A3B8
CN12 SATA Power Connector
WAFER 4P 2.5mm 180D(M) DIP
24W1161-04S10-01T
CN22 GPIOx8 sets
PIN HEADER 10x2P 2.0mm 180D(M)
DIP 21N22050
