11 ROM-DB5901 User Manual
Chapter 2 H/W Installation

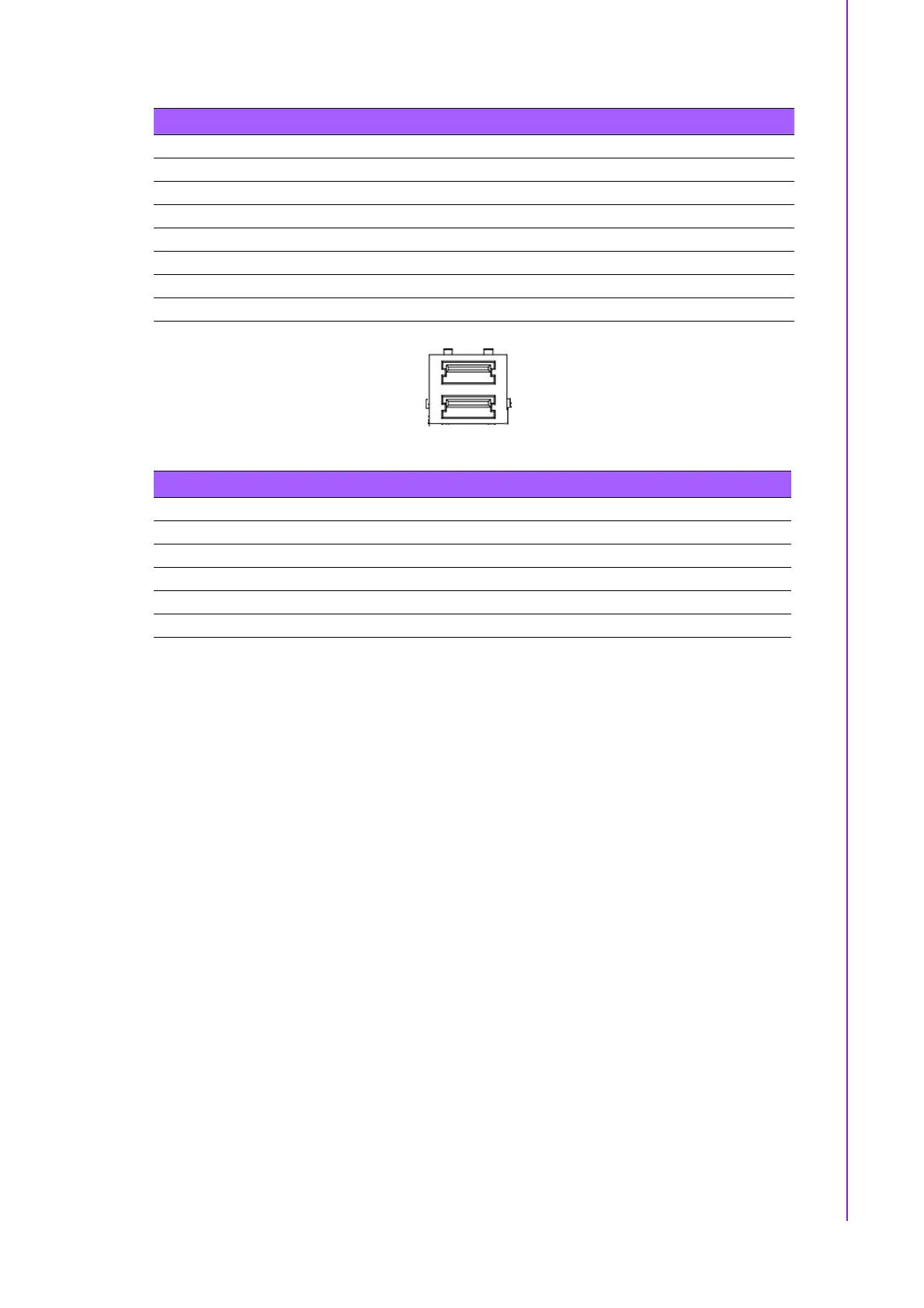

Table 2.10: CN3 (USB Port 1/2)
Pin Signal Pin Signal
1 +VBUS_USB2 2 USB2-
3USB2+ 4 GND
5 USB2_SSRX- 6 USB2_SSRX+
7 GND 8 USB2_SSTX-
9 USB2_SSTX+ 10 +VBUS_USB1
11 USB_D-1 12 USB_D+1
13 GND
Table 2.11: Audio1 (Audio Output)
Pin Signal Pin Signal
1GND 2 -
3- 4 -
5MIC-IN 22HP_L
23 - 24 -
25 HP_R
