29 ROM-DB5900 A2 User Manual
Chapter 2 H/W Installation

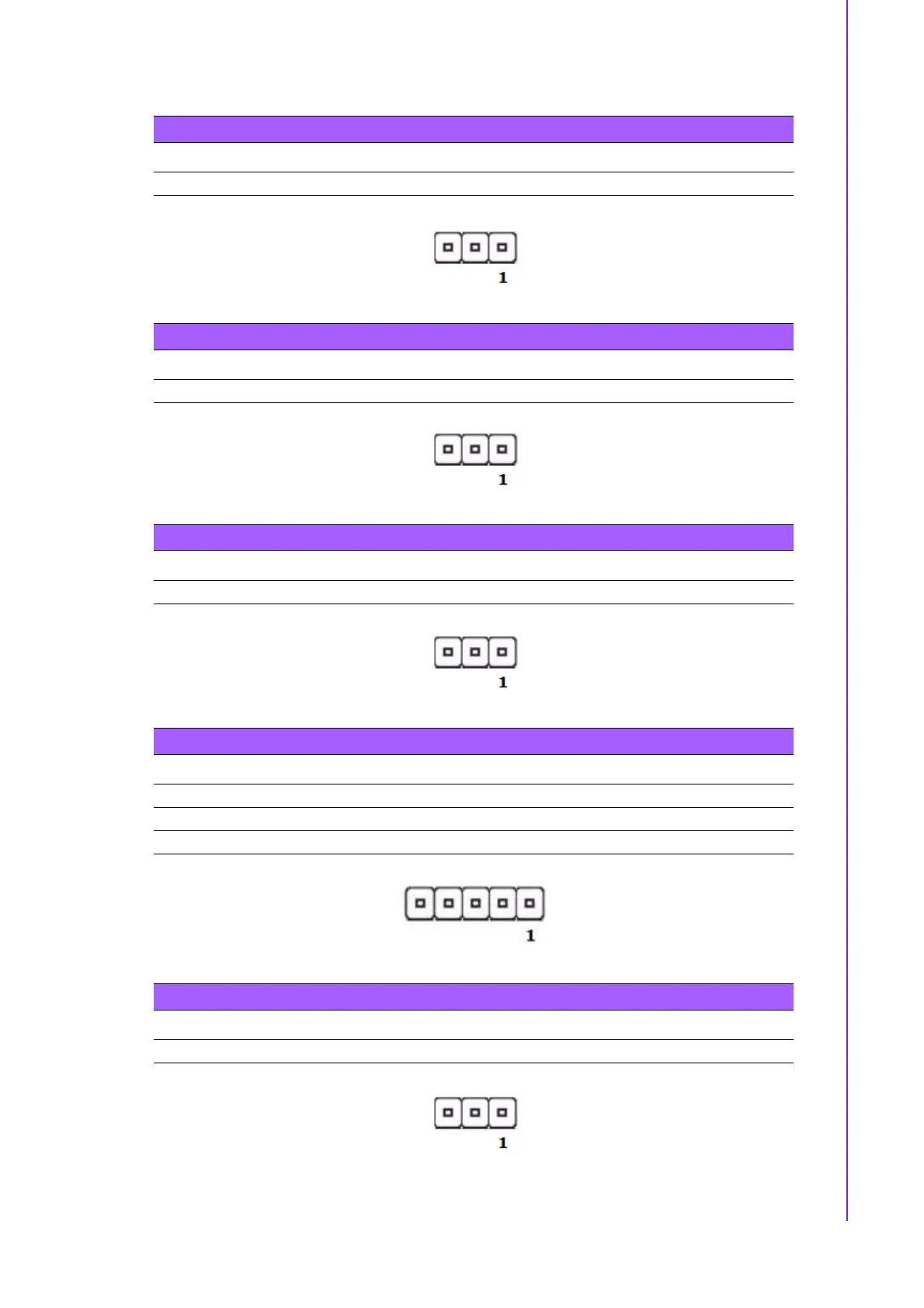

Table 2.36: CN26 (Reserved for GPIO1, multi-pin)
Jumper Mode Jumper Mode
1-2 GPIO1 (Default) 2-3 CAM1_PWR
Table 2.37: CN27 (Reserved for GPIO2, multi-pin)
Jumper Mode Jumper Mode
1-2 GPIO2 (Default) 2-3 CAM0_RST#
Table 2.38: CN28 (Reserved for GPIO3, multi-pin)
Jumper Mode Jumper Mode
1-2 GPIO3 (Default) 2-3 CAM1_RST#
Table 2.39: CN29 (Reserved for CAN, multi-pin)
Pin Signal Pin Signal
1 +3V 2 CAN0_ERR#
3 CAN1_ERR# 4 -
5GND
Table 2.40: CN30 (Reserved for GPIO4, multi-pin)
Jumper Mode Jumper Mode
1-2 GPIO4 (Default) 2-3 HAD_RST#
