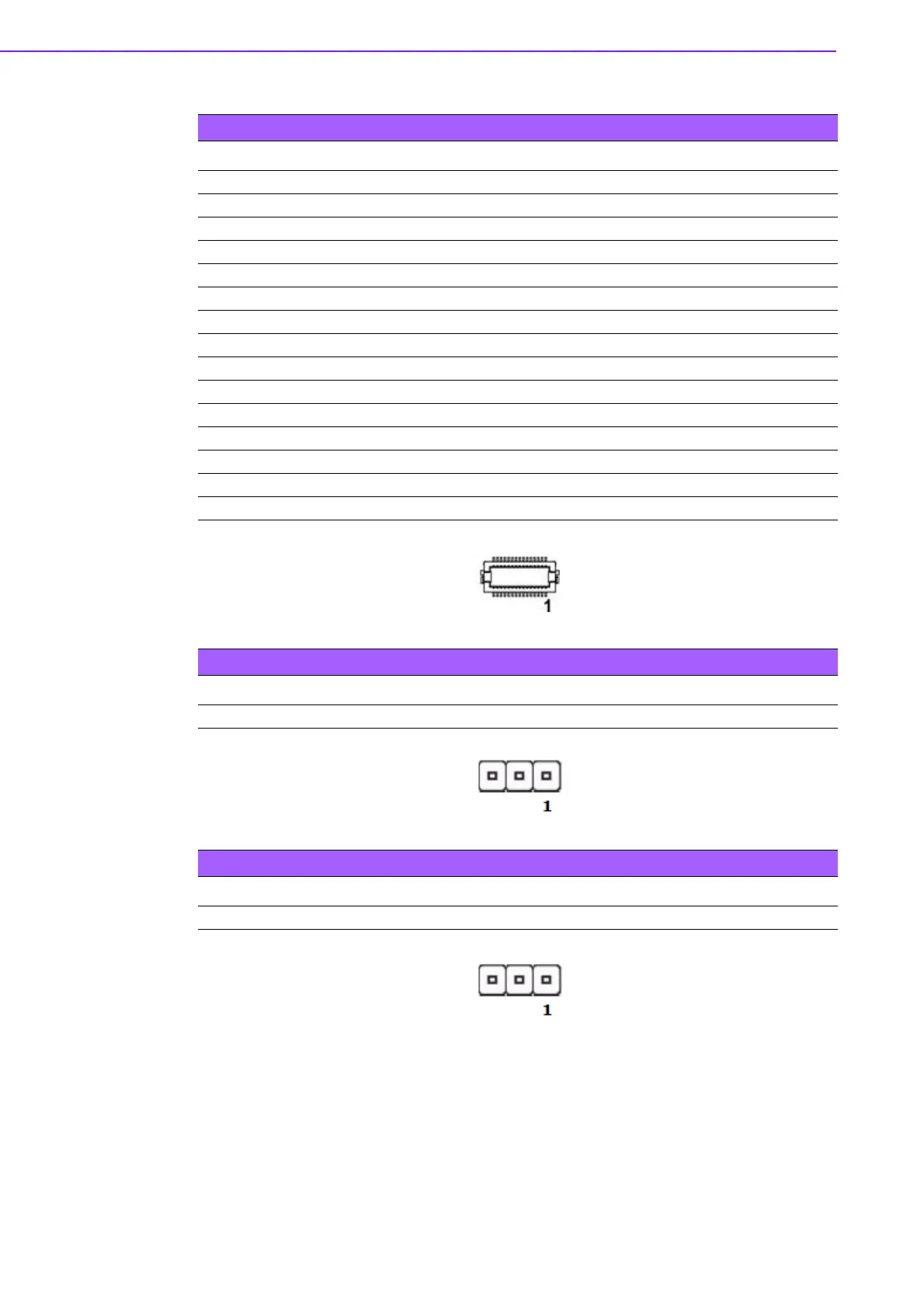

ROM-DB5900 A2 User Manual 28
Table 2.33: CN23 (Camera 2, MIPI)
Pin Signal Pin Signal
1 PCAM_FLD 2 PCAM_ON_CSI1
3 PCAM_DE 4 PCAM_PXL_CK0
5 CAM1_PWR 6 GND
7 GND 8 I2C_CSI1_DAT
9 GND 10 I2C_CSI1_CK
11 CSI1_X_D3+ 12 GND
13 CIS1_X_D3- 14 CSI1_X_CK+
15 GND 16 CSI1_X_CK-
17 CSI1_X_D2+ 18 GND
19 CSI1_X_D2- 20 CSI1_X_D1+
21 GND 22 CSI1_X_D1-
23 CAM1_X_MCK 24 GND
25 +3V 26 CSI1_X_D0+
27 +3V 28 CSI1_X_D0-
29 +3V 30 GND
Table 2.34: CN24 (Reserved for GPIO0, multi-pin)
Jumper Mode Jumper Mode
1-2 GPIO0 (Default) 2-3 CAM0_PWR#
Table 2.35: CN25 (Reserved for GPIO9, multi-pin)
Jumper Mode Jumper Mode
1-2 GPIO9 (Default) 2-3 CAN1_ERR#
