17 ROM-6881 User Manual
Chapter 2 H/W Installation
2.4 Quick Start Guide

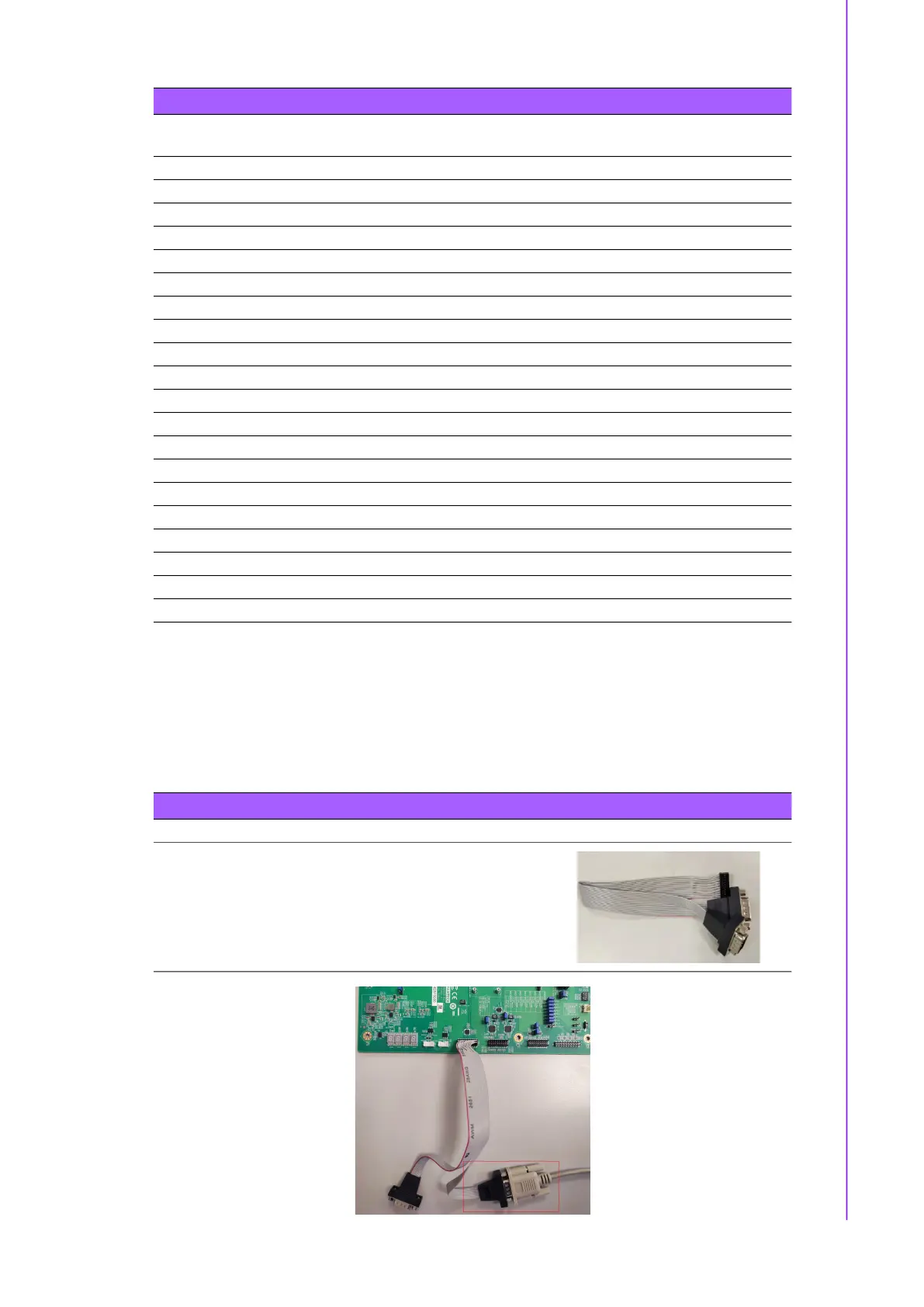

2.4.1 Debug Port Connection
1. Connect the debug port cable (1701200220) to COM2_4 on SOM-DB2510.
2. Connect it to your PC with a USB to UART Cable.
S138 LVDS0_3- / EDP0_TX3- /
DSI0_D3-
LVDS/eDP/
DSI
LVDS0_3-
S139 I2C_LCD_CK LCD I2C3_SCL_M0
S140 I2C_LCD_DAT LCD I2C3_SDA_M0
S141 LCD0_BKLT_PWM LCD LCD0_BKLT_PWM
S142 GPIO12 GPIO N/A
S143 GND POWER GND
S144 eDP0_HPD / DSI0_TE eDP/DSI DSI0_TE
S145 WDT_TIME_OUT# WDT WDT_TIME_OUT#
S146 PCIE_WAKE# PCIe PCIE_WAKE#
S147 VDD_RTC POWER VDD_RTC
S148 LID# PSM LID#
S149 SLEEP# PSM SLEEP#
S150 VIN_PWR_BAD# PSM VIN_PWR_BAD#
S151 CHARGING# PSM CHARGING#
S152 CHARGER_PRSNT# PSM CHARGER_PRSNT#
S153 CARRIER_STBY# PSM CARRIER_STBY#
S154 CARRIER_PWR_ON PSM CARRIER_PWR_ON
S155 FORCE_RECOV# MISC FORCE_RECOV#
S156 BATLOW# PSM BATLOW#
S157 TEST# PSM TEST#
S158 GND POWER GND
Table 2.6: S-Pin
Table 2.7: Debug Port Connection
Item P/N Picture
Debug Port Cable 1701200220
