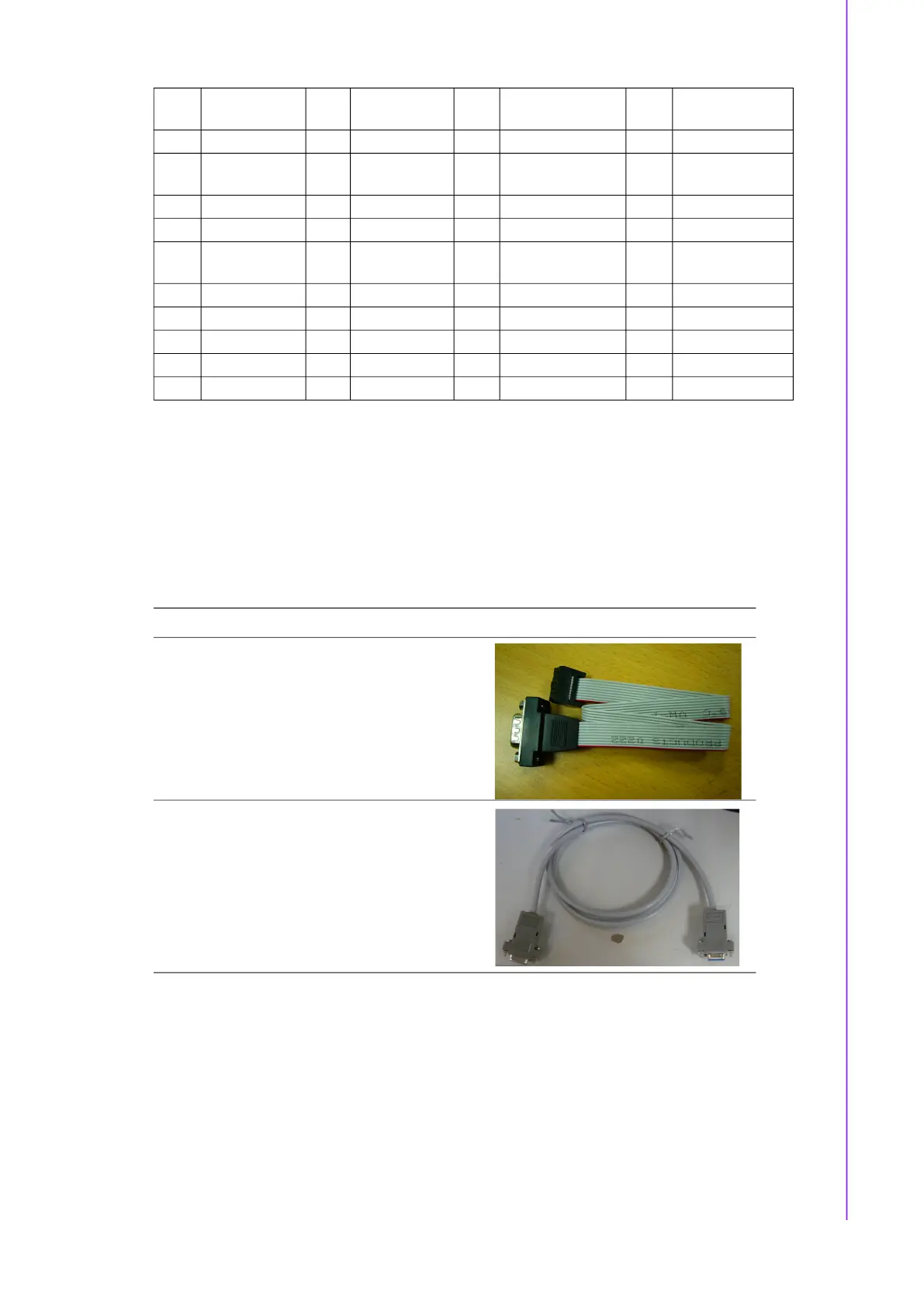

11 ROM-3620 User Manual
Chapter 3 Software Functionality
3.2 Quick Start Guide
3.2.1 Debug Port Connection
1. Connect debug port cable (1701100300) to debug port (COM3) on
ROMDB3900.
2. Connect it to your PC with RS-232 Cable (1700019474).
A80
SUS-
PEND_REQ#
B80 GPIO0 C80
USB_OT-
G_VBUS_DET
D80 N/A
A82 WDT_OUT# B82 GPIO1 C82 PWR D82 N/A
A84
POW-
ER_BTN#
B84 GPIO2 C84 USB_OTG_D+ D84 UART3_TX
A86 PWR B86 GPIO3 C86 USB_OTG_D- D86 UART3_RX
A88 PWR B88 GPIO4 C88 PWR D88 N/A
A90 PWR B90 GPIO5 C90
USB0_HOST_D
+
D90 N/A
A92 PWR B92 GPIO6 C92 USB0_HOST_D- D92 PWR
A94 PWR B94 GPIO7 C94 PWR D94 N/A
A96 PWR B96 GPIO8 C96 USB0_SS_RX+ D96 N/A
A98 PWR B98 GPIO9 C98 USB0_SS_RX- D98 N/A
A100 PWR B100 PWR C100 PWR D100 PWR
Item P/N Picture
Debug Port Cable 1701100300
RS-232 Cable 1700019474
