PPC-6151C/6171C User Manual 22
4. Use four screws from the accessory box to affix the motherboard in place.

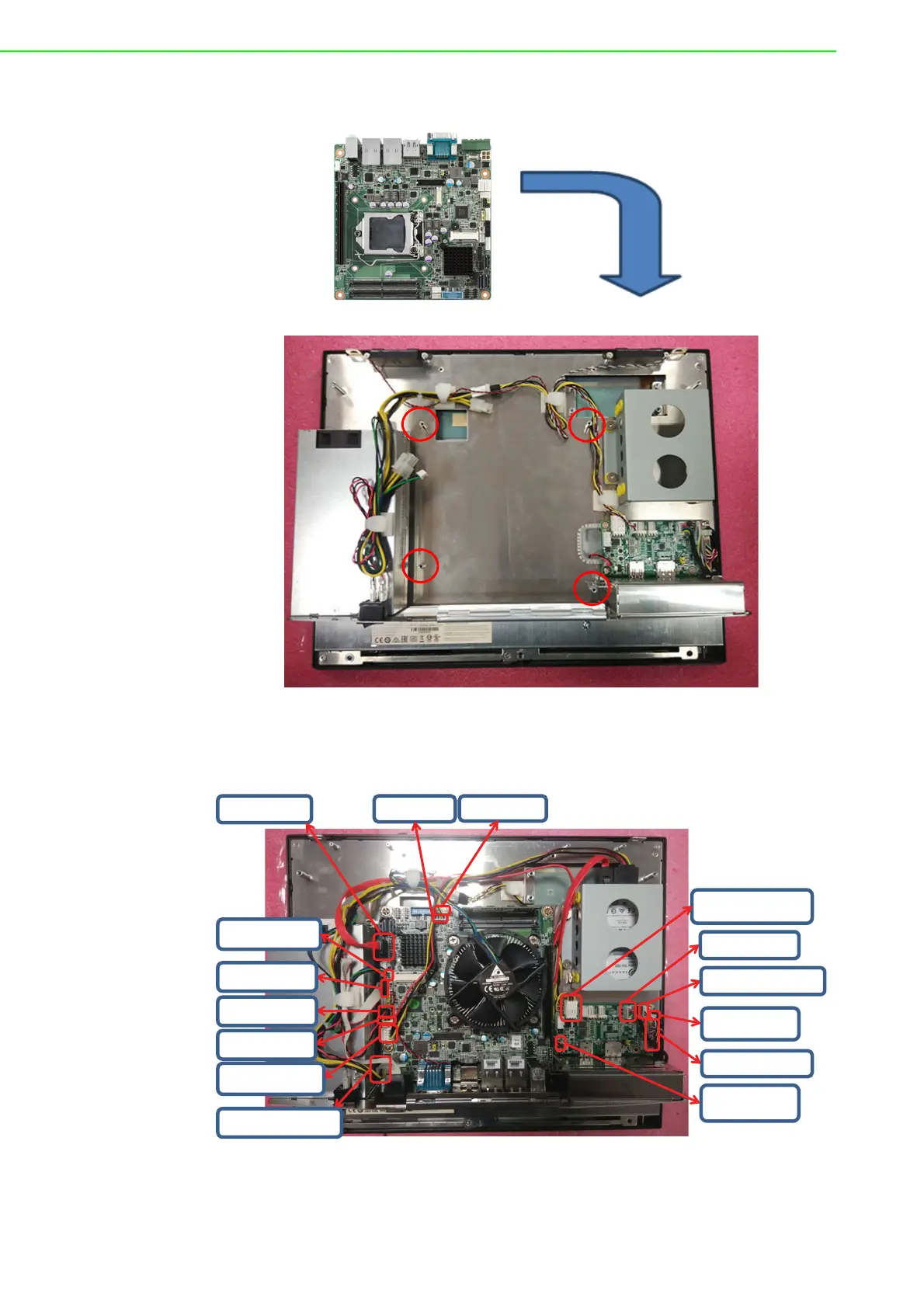

2.4.5 Connect the Motherboard Wires
PPC-6151C/6171C-RMAE and AIMB-275 assembly
10. Daughter board
Power
1. SATA conn.
4. PS_ON conn.
2. CPU fan
3. SYS fan 1
9. 12V Power conn.
5. COM2 conn.
6. Power button
7. SYS fan 2
8. SATA Power
conn.
11.Touch conn.
12. Backlight conn.
13. Panel light
adjust conn.
14. LVDS conn.
15. Front panel
LED conn.
