PPC-310/312/315/321W EHL User Manual 20

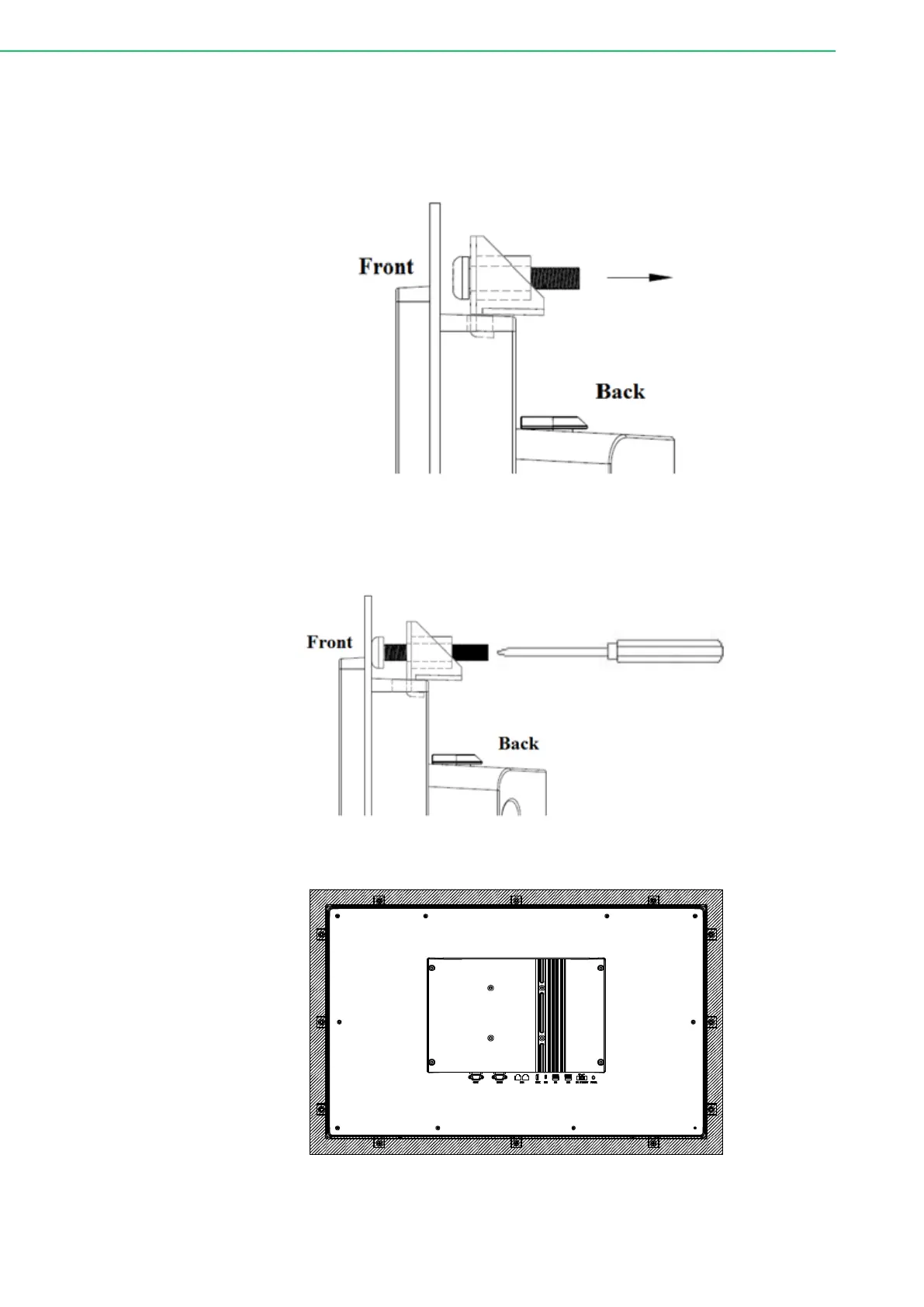

3. Insert the hook brackets into the holes following the direction of the arrows
shown in Figure 2.25 and hang the panel PC.
Figure 2.19 Hook Brackets Location
4. Tighten the screws to secure the panel PC in place (Figure 2.26).
Figure 2.20 Fasten the Hook Bracket
Figure 2.21 Panel Mount Rear View
(Take PPC-321W drawing as example)
Pull outward
