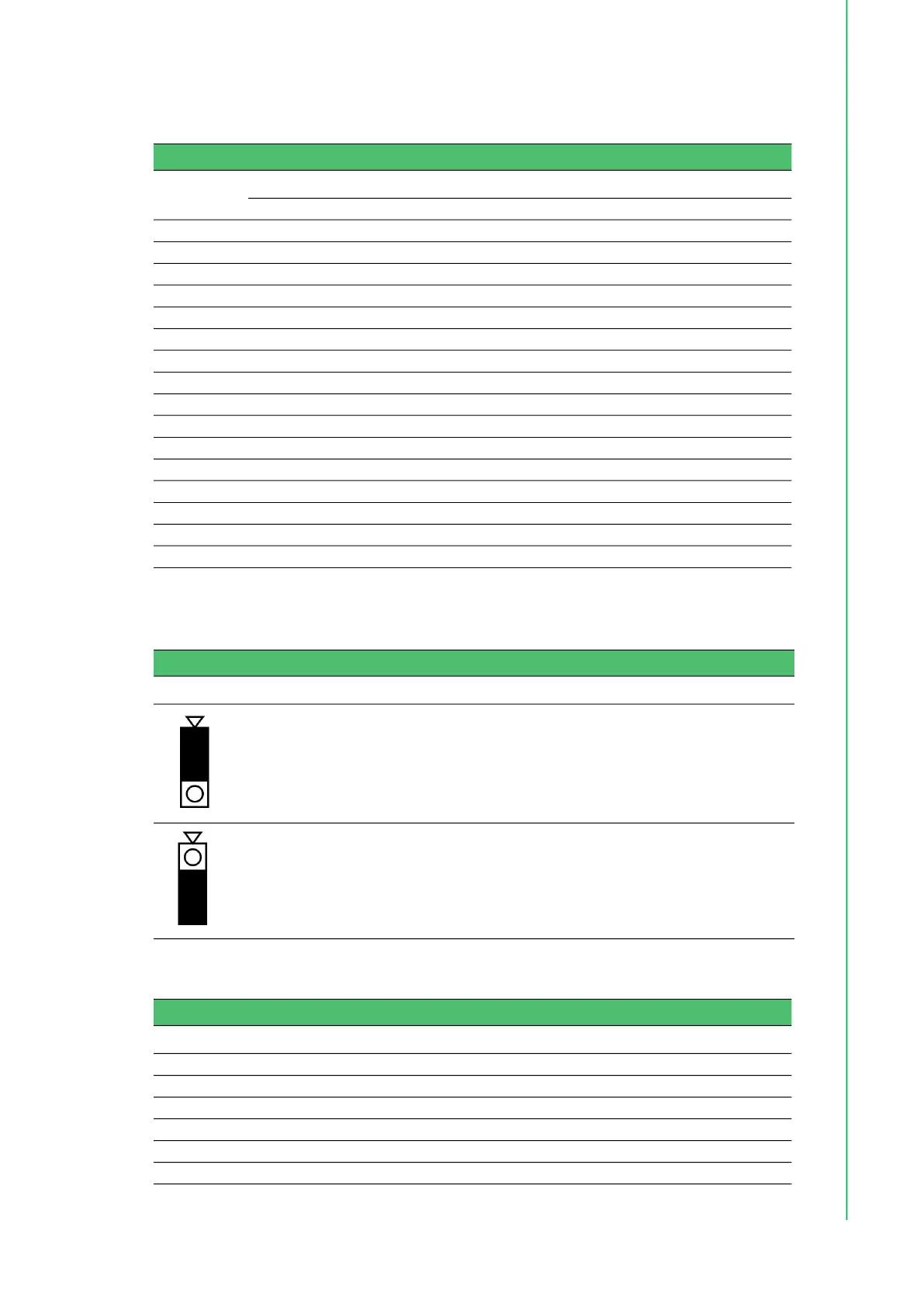

7 PCIE-1810 User Manual
Chapter 2 Installation Guide
2.2.2 Configuration - Board ID (SW1)
2.2.3 Configuration - DI/O Control Selection (JP2 ~ JP7)
* Default setting.
* Default setting.
Table 2.1: Configuration - Board ID (SW1)
Board ID
Switch Position
1 2 3 4
0* UP UP UP UP
1 UP UP UP DOWN
2 UP UP DOWN UP
3 UP UP DOWN DOWN
4 UP DOWN UP UP
5 UP DOWN UP DOWN
6 UP DOWN DOWN UP
7 UP DOWN DOWN DOWN
8 DOWN UP UP UP
9 DOWN UP UP DOWN
10 DOWN UP DOWN UP
11 DOWN UP DOWN DOWN
12 DOWN DOWN UP UP
13 DOWN DOWN UP DOWN
14 DOWN DOWN DOWN UP
15 DOWN DOWN DOWN DOWN
Table 2.2:
Jumper Setting Description
Software configurable.*
Force output.
Table 2.3:
Jumper Number Relative channels
JP2 DIO 0-3
JP3 DIO 4-7
JP4 DIO 8-11
JP5 DIO 12-15
JP6 DIO 16-19
JP7 DIO 20-23
