PCIE-1182 User Manual
8

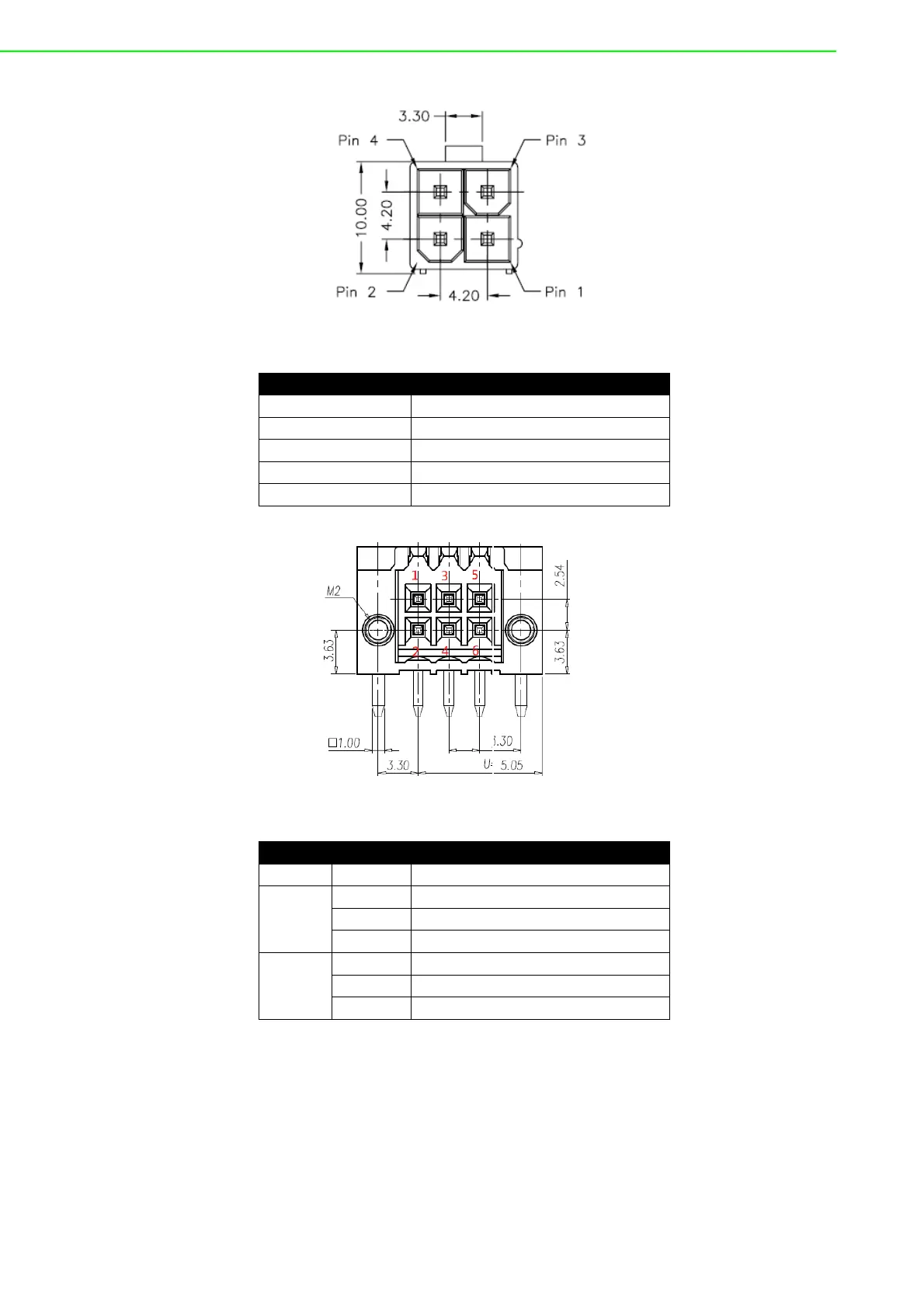

Figure 2.3 AT/ATX 12V DC input 4-pin Power Connector
AT/ATX 12V DC input 4-pin power connector
Pin
Function
Pin 1
GND
Pin 2
GND
Pin 3
+12V
Pin 4
+12V
Figure 2.4 12V DC Output Connector
12V DC Output Connector Pin-out Assignment
Port
Pin
Function
DC1
Pin 1
+12V
Pin 2
GND
Pin 3
N.C
DC2
Pin 4
N.C
Pin 5
+12V
Pin 6
GND
