PCIE-1182 User Manual
7
2.2 Hardware View

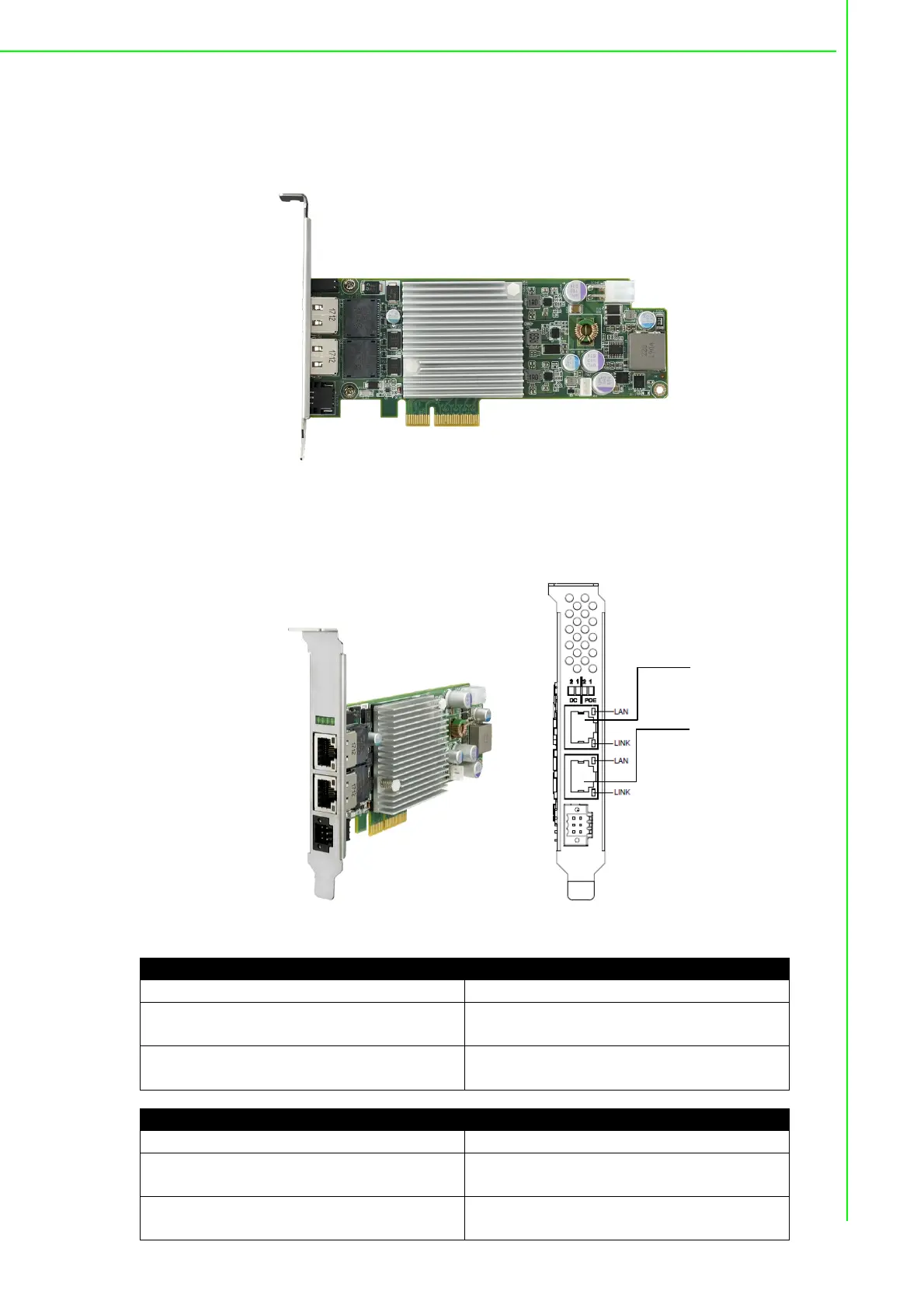

Figure 2.1 PCIE-1182 Board Layout
Figure 2.2 LED Status Indicators
LED indicators of RJ 45 (Lan) connector
LEDs
Description
Lan LED (In the left of RJ45
connector)
Green: Ethernet connected
Link LED (In the right of RJ45
connector)
Yellow: 5G/2.5G/1G/100Mbps
Green: 10G
Bracket LED indicators
LEDs
Description
DC 1~2(PCIE-1182)
DC 1 (PCIE-1181)
12V DC output
POE 1~2(PCIE-1182)
POE 1 (PCIE-1181)
Power over Ethernet
Chapter 2
Hardware Configuration
Port 2
Port 1
