PCI-1752U/ PCI-1752USO User Manual 20
3.3.3 Channel-Freeze Function
The PCI-1752U/ PCI-1752USO provides a digital input channel (CH_FRZ_IN) to
enable the channel-freeze function. The channel-freeze function acts when the pin
CH_FRZ_IN is activated. Moreover, you can setup the input mode of channel-freeze
function input channel CH_FRZ_IN as dry contact input mode or wet contact input
mode selected by on-board jumper JP2. The wiring in wet contact and dry contact
input mode are shown in Figures 3.5 and 3.6.

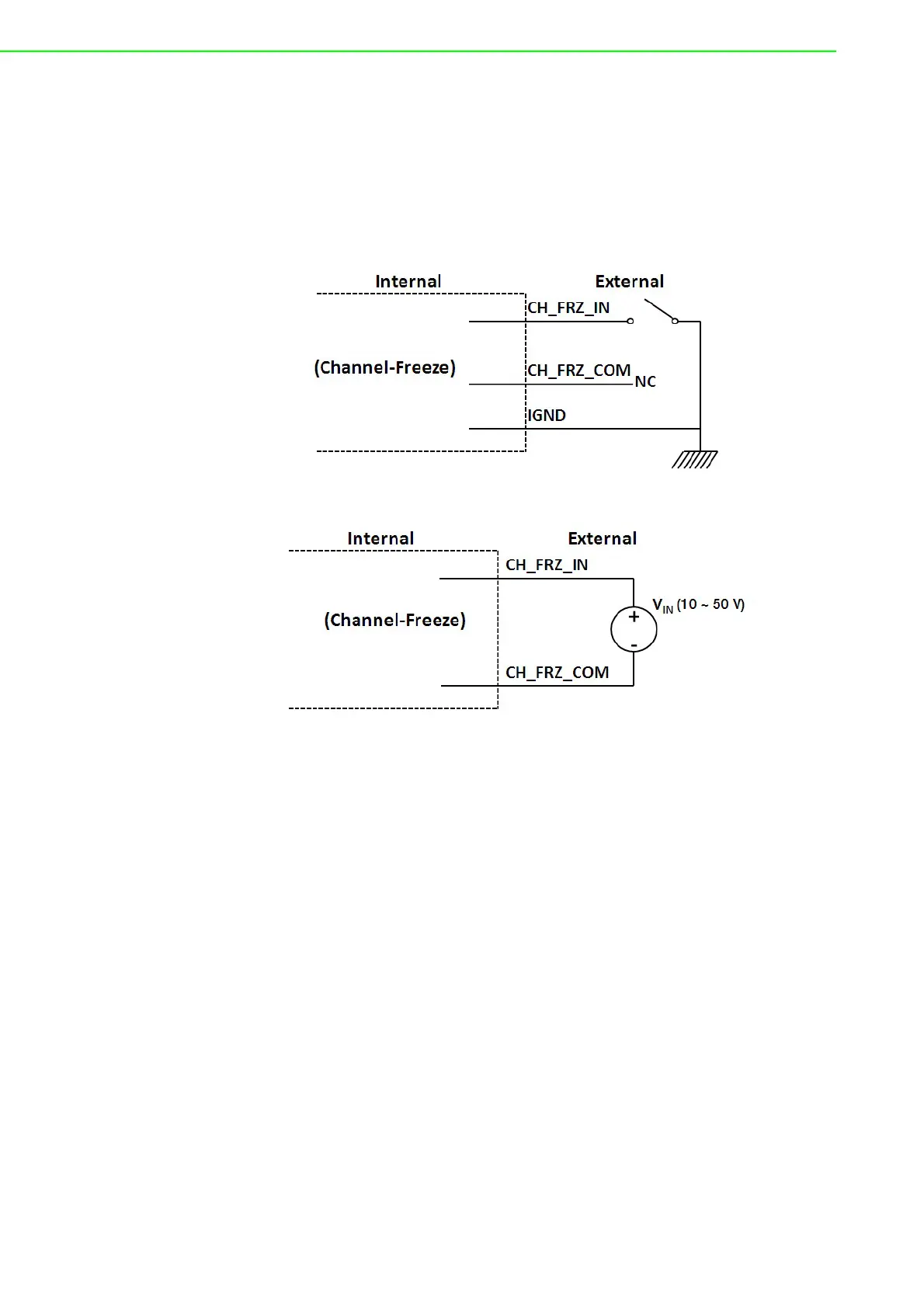

Figure 3.5 Wiring in dry contact input mode
Figure 3.6 Wiring in wet contact input mode
