11 PCI-1716_Series User Manual
Chapter 2 Installation Guide
2.3 Pin Assignments and Signal Connections
Pin Assignments
The I/O connector on the PCI-1716/1716H/1716L is a 68-pin connector that enable
you to connect to accessories with the PCL-10168-1 or PCL-10168H shielded cable.
Figure 2.2 shows the pin assignments for the 68-pin I/O connector on the PCI-1716/
1716H/1716L, and Table 2.3 shows its I/O connector signal description.

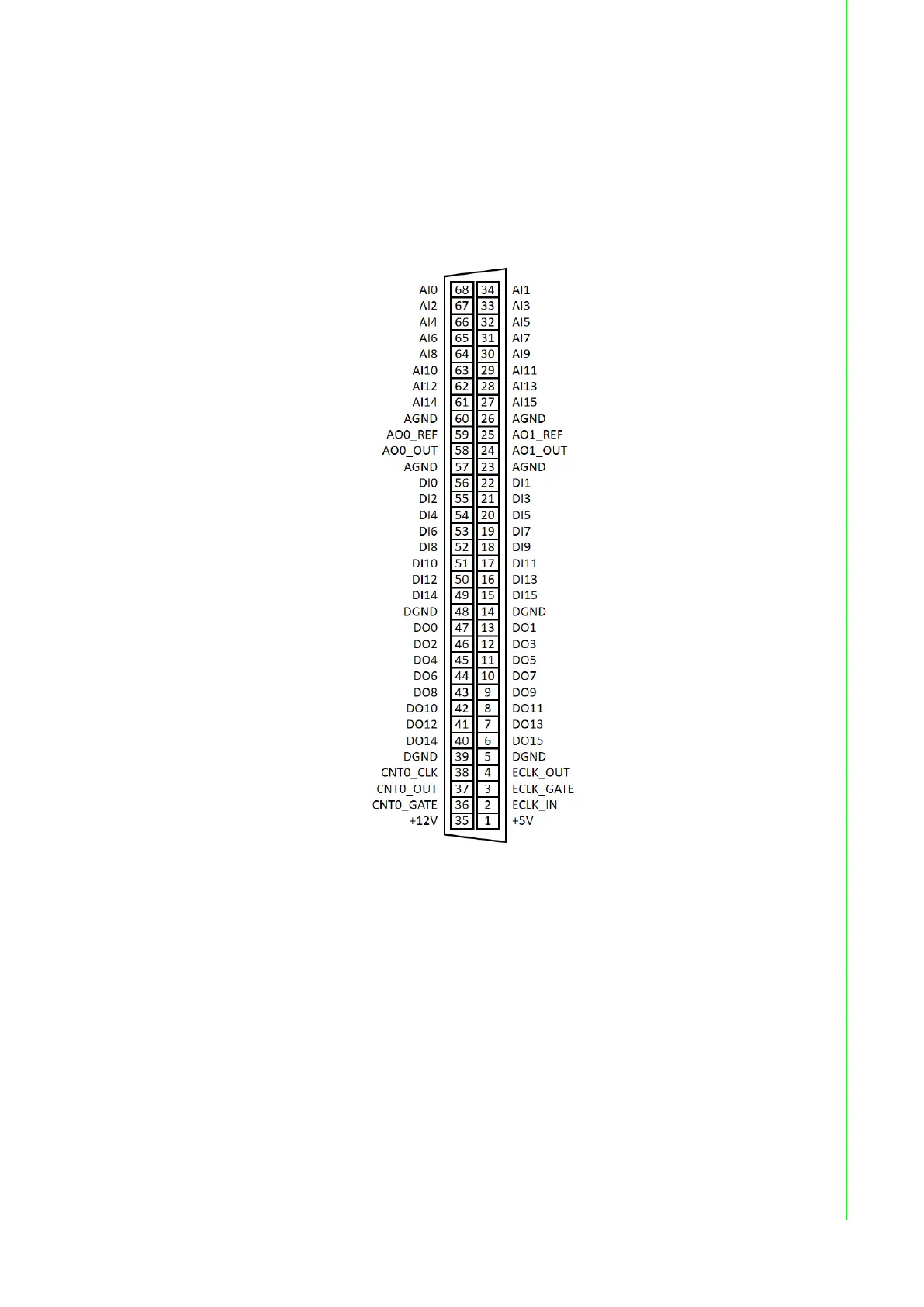

Figure 2.2 68-pin I/O Connector Pin Assignments
