PCE-7131/5131/5031 User Manual 6
1.5 Board Layout: Jumper and Connector
Locations

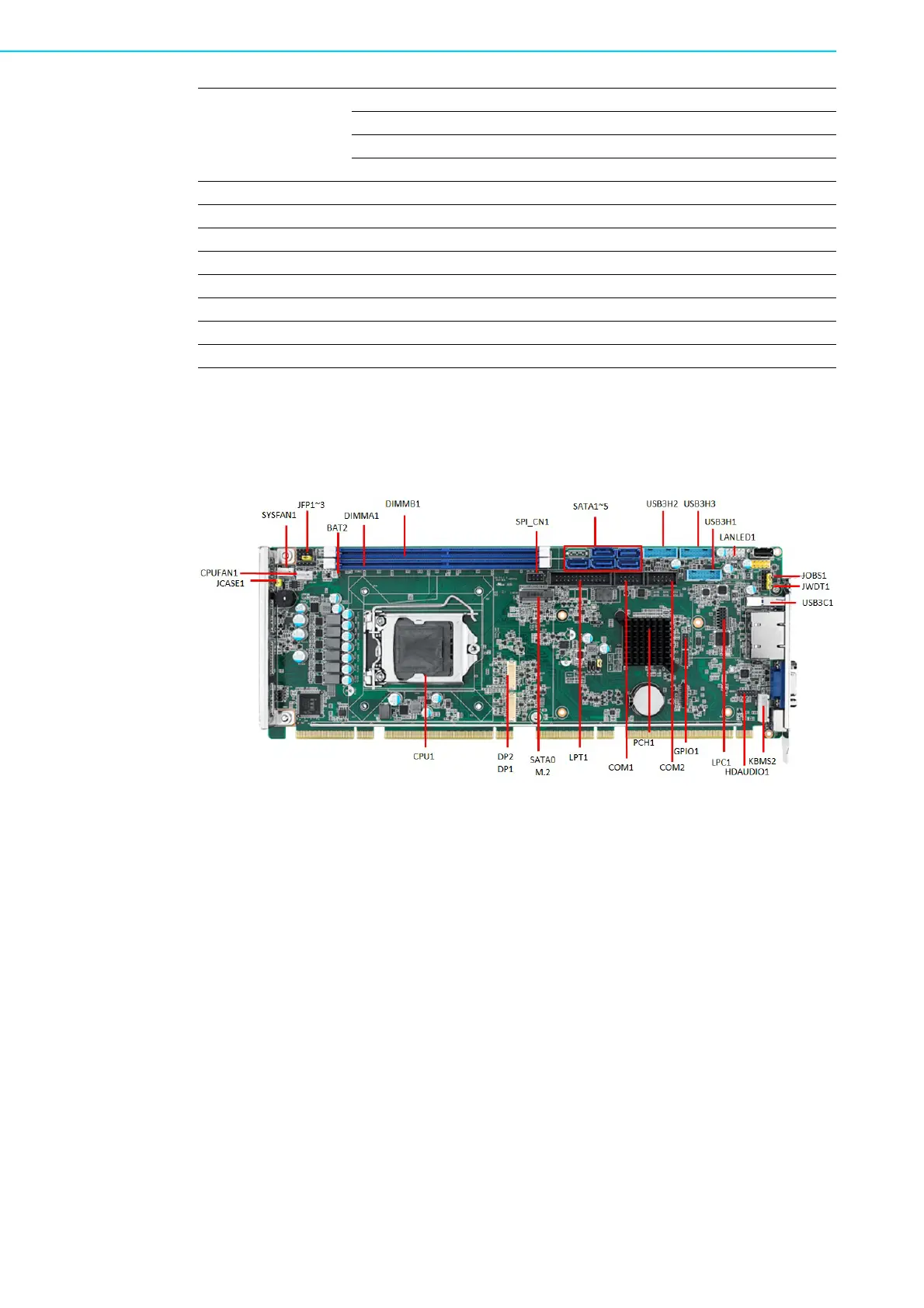

Figure 1.1 Jumper and Connector Locations
JFP3 (Keyboard
Lock and Power
LED)
Power LED
Suspend: Fast flash (ATX/AT)
System On: ON (ATX/AT)
System Off: OFF (ATX/AT)
CPUFAN1 CPU FAN Power connector
JCASE1 Case Open pin-header
JCASEOP_SW1 Case Open switch for always open or close
BAT1 Button battery socket
BAT2 External battery connector
GPIO1 GPIO pin header (SMD pitch-2.0 mm)
DIMMA1 Memory connector channel A
DIMMB1 Memory connector channel B
1
