Je bekijkt pagina 21 van 84

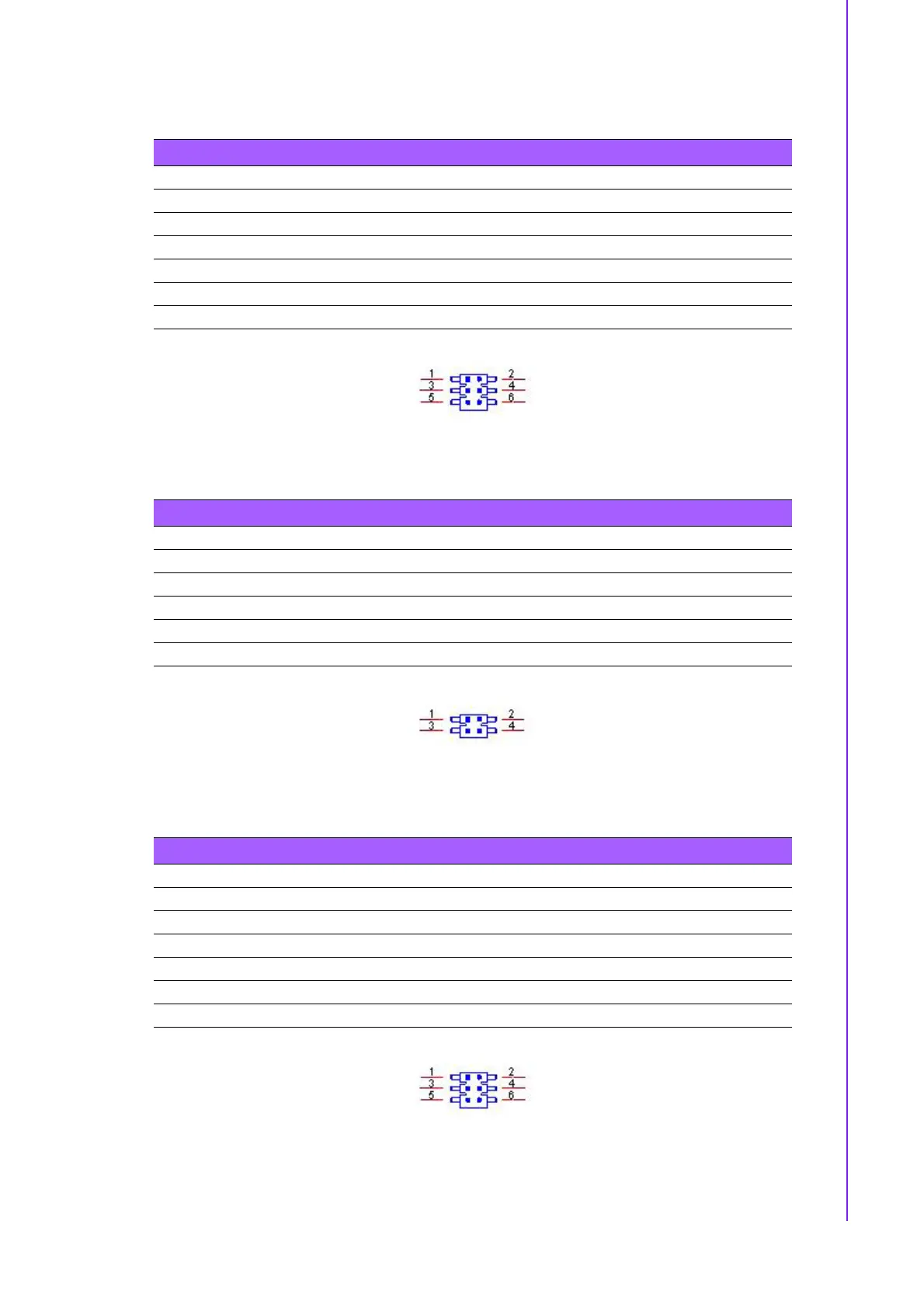

13 MIO-5391 User Manual
Chapter 2 Installation
2.4.2 LCD Power (J3)
2.4.3 LVDS VCON Setting (J4)
2.4.4 Serial Port Voltage Select (J6)
Table 2.4: LCD Power (J3)
Part Number 1653003260
Footprint HD_3x2P_79
Description PIN HEADER 3x2P 2.0mm 180D(M) SMD 21N22050
Setting Function
(1-3)* +3.3V
(3-5) +5V
(3-4) +12V
Table 2.5: LVDS VCON Setting (J4)
Part Number 1653000014
Footprint HD_2x2P_79
Description PIN HEADER 2x2P 2.00mm 180D(M) SMD 21N22050
Setting Function
(1-2)* 3.3V High for VCON on LVDS
(1-3) Low for VCON on LVDS
Table 2.6: Serial Port Voltage Select (J6)
Part Number 1653003260
Footprint HD_3x2P_79
Description PIN HEADER 3x2P 2.0mm 180D(M) SMD 21N22050
Setting Function
(1-2) +5V
(3-4) * COM3_RI#
(5-6) +12V
