MIC-770 V2 User Manual 20
2.4.2 Memory Installation

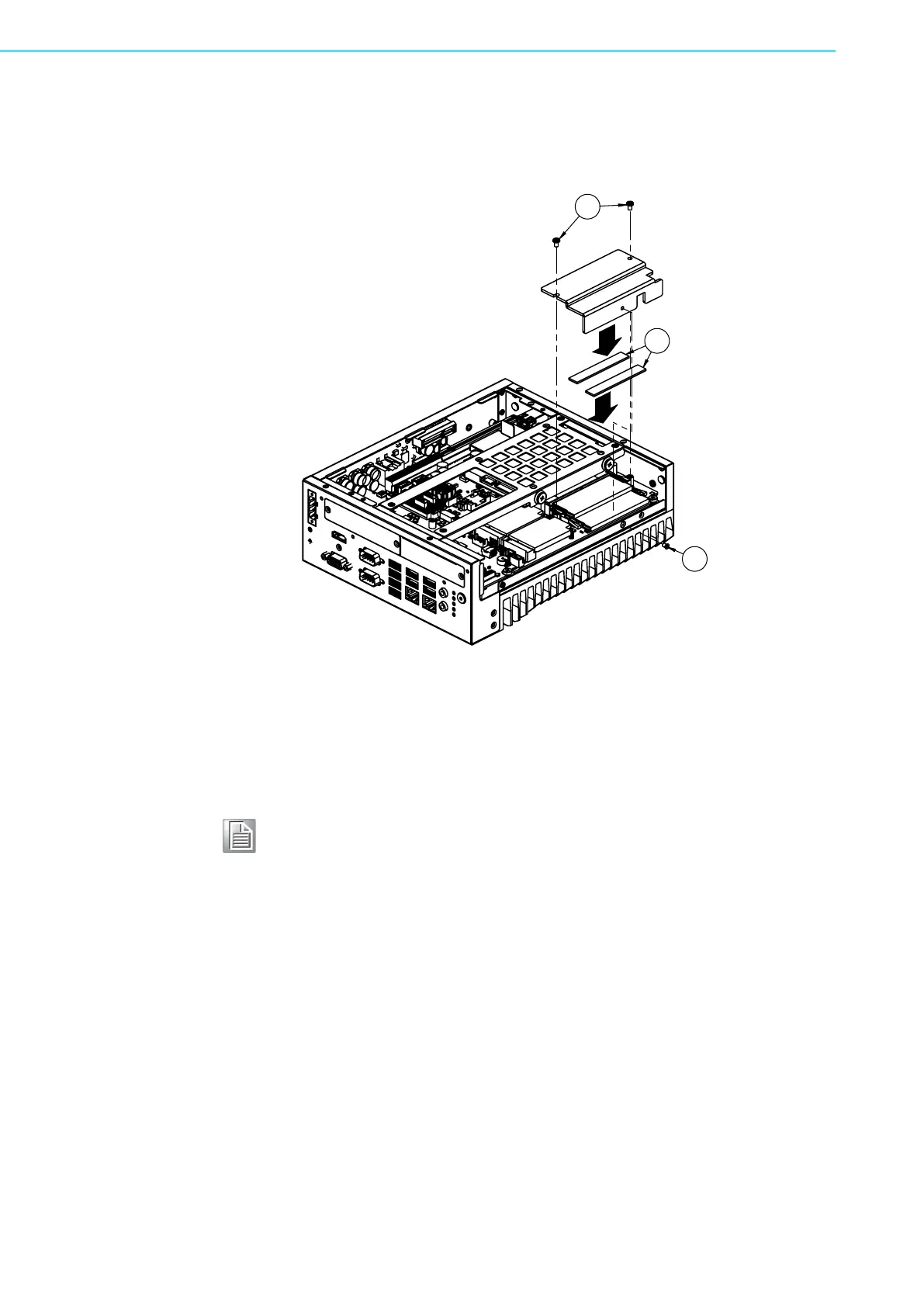

1. Undo the 4 screws to remove the bottom cover.
2. Undo 4 screws to remove the HDD tray.
3. Undo 3 screws to remove the memory thermal cover.
4. Affix the thermal pad (P/N: 1990019498N000) on the memory, then place the
memory back in position.
2.4.3 m-SATA / Mini PCIe Installation
W480E: 1 x Mini PCIe (via Nano-SIM), 1 x Mini PCIe / mSATA
H420E: 1 x Mini PCIe (via Nano-SIM), 1 x mSATA
1. Undo 4 screws and remove the bottom cover.
2. Install the module in Mini PCIe socket 1, or m-SATA in Mini PCIe socket 2 and
secure with screws.
3. Replace the bottom cover and secure with screws.
Note! The thermal pad and memory thermal cover must be completely cov-
ered and secured.
