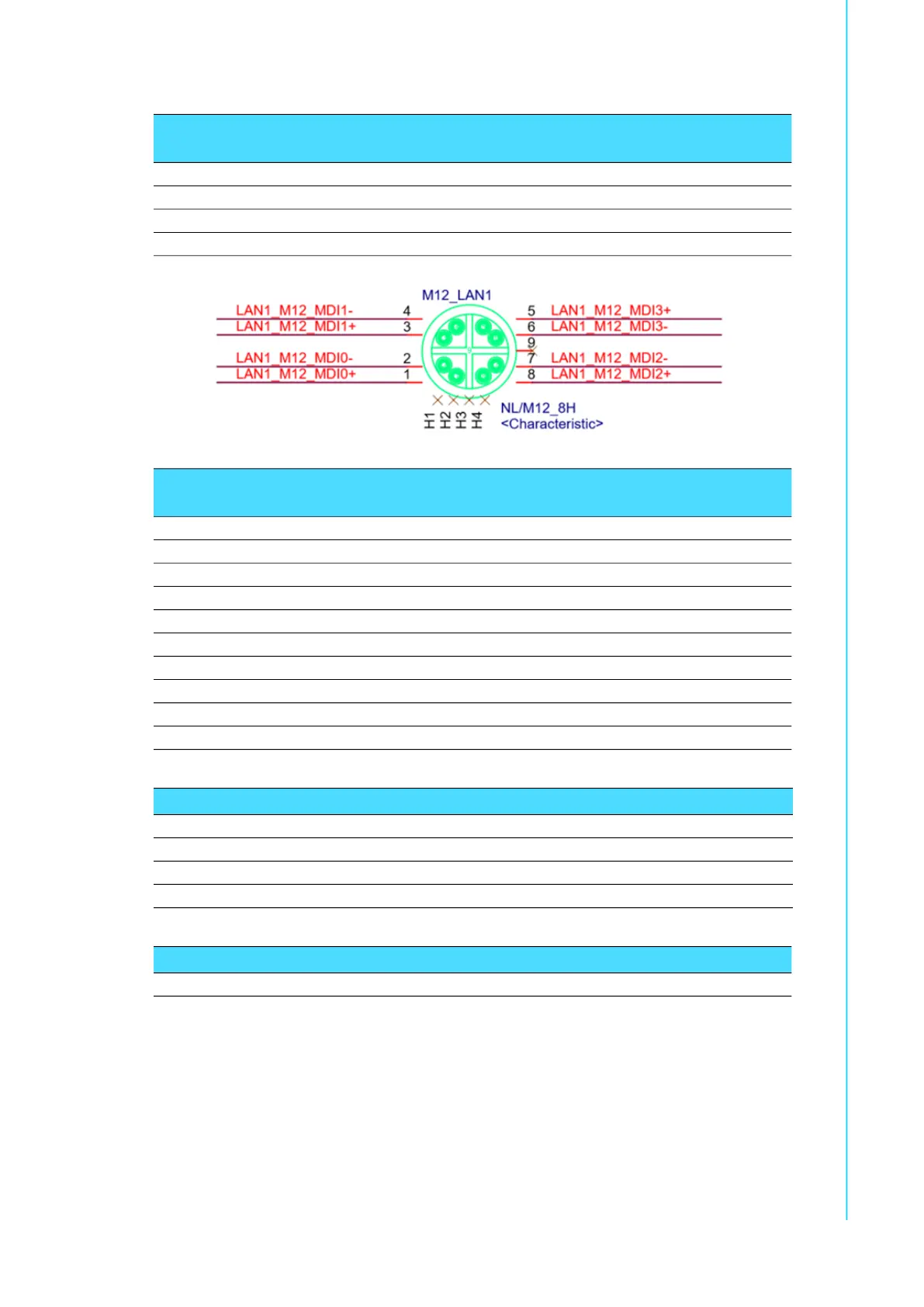

37 MIC-3332 User Manual
Appendix A Pin Assignments
Table A.6: M12 LAN1/LAN2 Connector on 8HP XTM-1 Board & M12
LAN1~LAN4 Connector on 8HP XTM-2 Board
1 LAN_ MDI0+ 5 LAN_ MDI3+
2 LAN_ MDI0- 6 LAN_ MDI3-
3 LAN_ MDI1+ 7 LAN_ MDI2-
4 LAN_ MDI1- 8 LAN_ MDI2+
Table A.7: USB3CN1(4HP), USB3CN2(4HP), USB3_CN1(8HP XTM-1
Board)
USB3CN1&USB3CN2 on 4HP Board, USB3_CN1 on 8HP XTM-1 Board
1 +5V (fused)
2 USBD-
3 USBD+
4 GND
5 SSRX-
6 SSRX+
7 GND
8 SSTX-
9 SSTX+
Table A.8: COM1 (RJ45) Connector on 8HP XTM-1 Board
1 TX+ 5 GND
2 TX- 6 DSR#
3 RX+ 7 RTS#
4 RX- 8 CTS#
Table A.9: BAT_CN CMOS Battery
1 BAT_VCC 2 GND
