MIC-3332 User Manual 36
Table A.3: VGA1 Connector
1 RED 9 +5V
2 GREEN 10 GND
3 BLUE 11 NC
4 NC 12 DDC_DATA
5 DET# 13 HSYNC
6 GND 14 VSYNC
7 GND 15 DDC_CLK
8 GND
Table A.4: RJ45 LAN1/LAN2 Connector on 4HP Board
1 LAN_0+ 5 LAN_2-
2 LAN_0- 6 LAN_1-
3 LAN_1+ 7 LAN_3+
4 LAN_2+ 8 LAN_3-

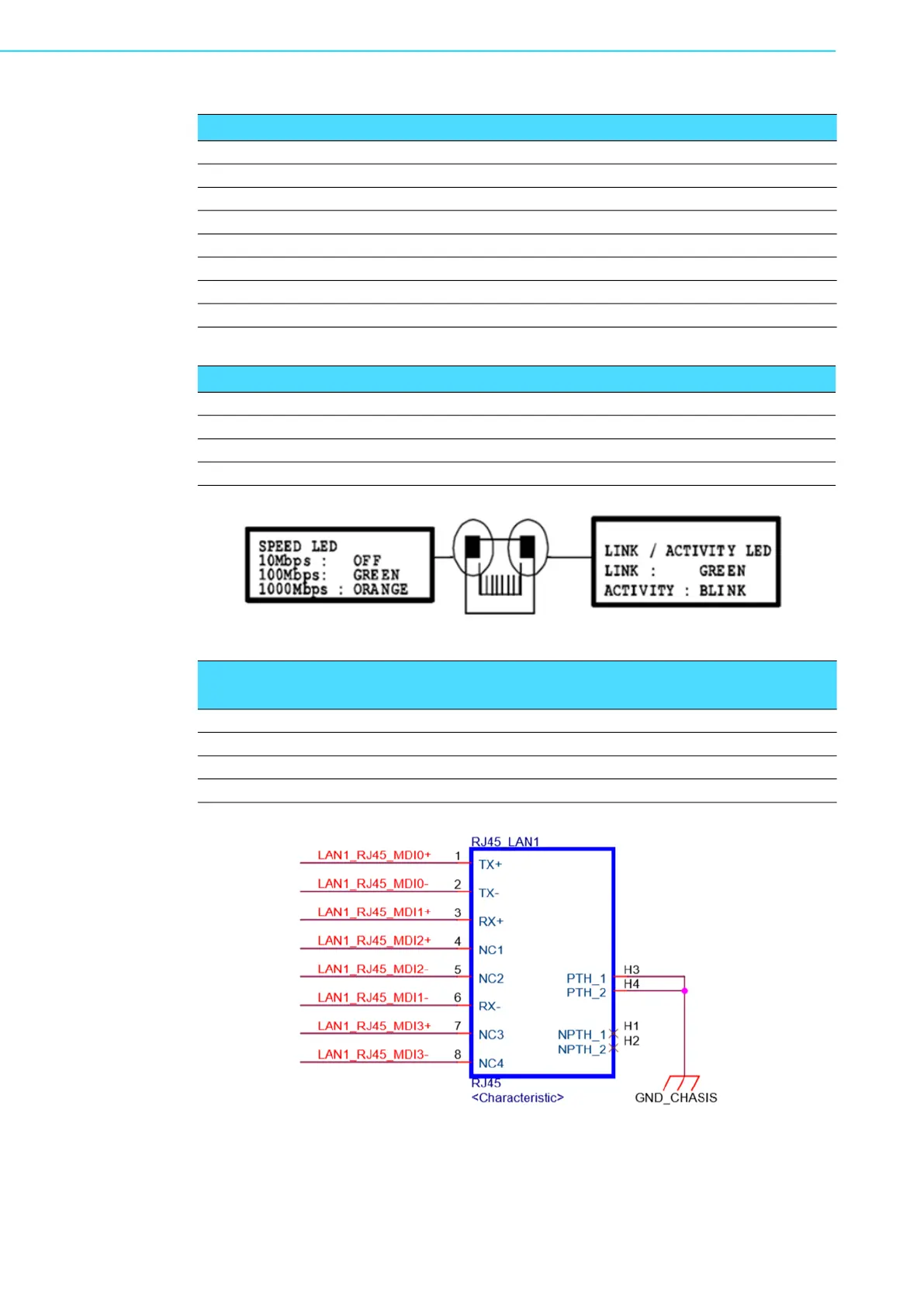

Table A.5: RJ45 LAN1/LAN2 Connector on 8HP XTM-1 Board & RJ45
LAN1~LAN4 Connector on 8HP XTM-2 Board
1 LAN_MDI0+ 5 LAN_MDI2-
2 LAN_ MDI0- 6 LAN_ MDI1-
3 LAN_ MDI1+ 7 LAN_ MDI3+
4 LAN_ MDI2+ 8 LAN_ MDI3-
