ITA-7220 User Manual 10
2.2.4 USB Connector

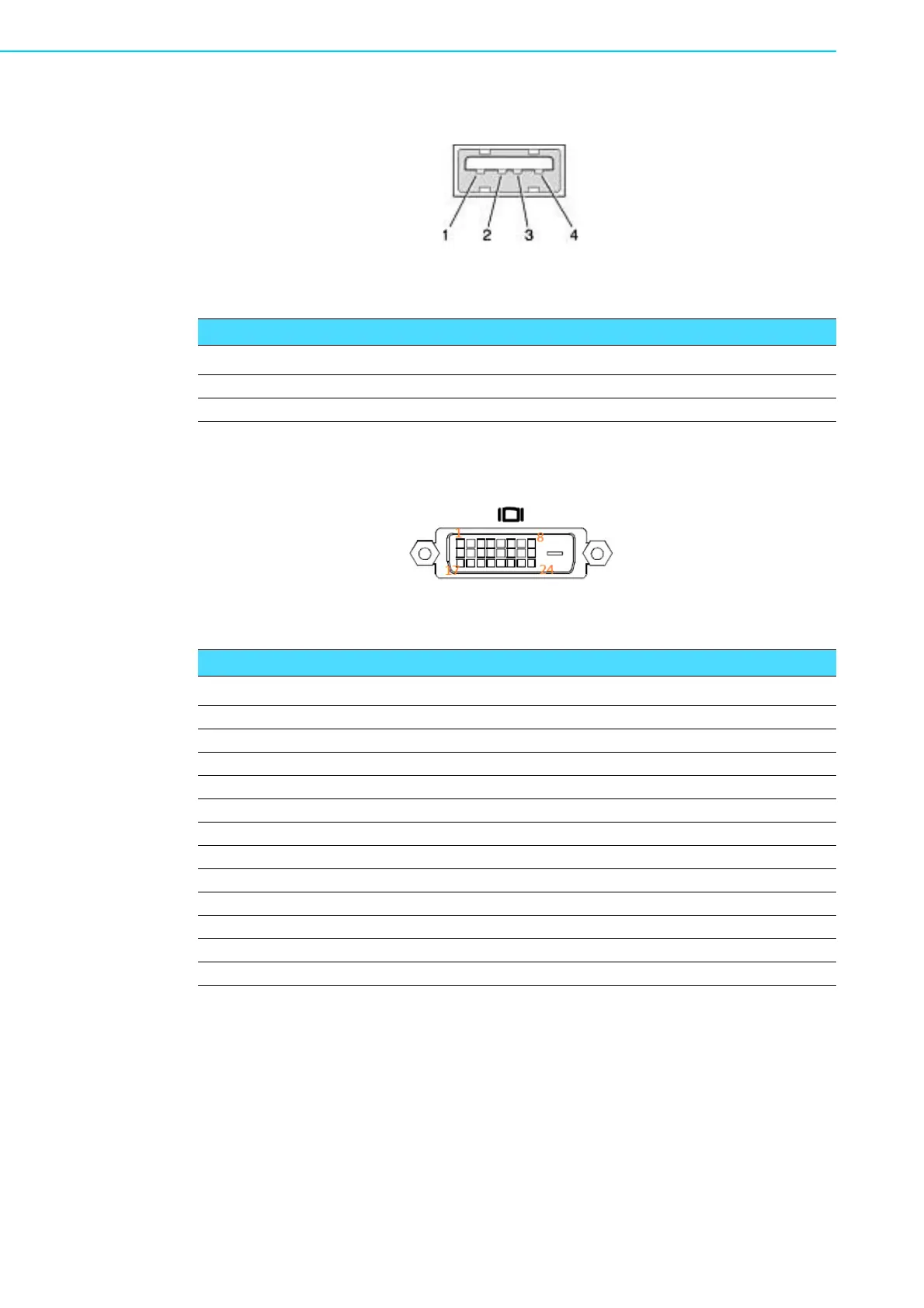

Figure 2.4 USB Connector
2.2.5 DVI-D Connector
Figure 2.5 DVI Connector
Table 2.4: USB connector pin assignments
Pin Signal Pin Signal
1 VCC 2 USB data-
3USB data+ 4 GND
Table 2.5: DVI-D Connector
Pin Signal Pin Signal
1 TMDS Data 2- 2 TMDS data 2+
3GND 4 NC
5 NC 6 DDC clock
7DDC data 8 NC
9 TMDS Data 1- 10 TMDS Data 1+
11 GND 12 NC
13 NC 14 +5V
15 GND 16 Hot plug detect
17 TMDS Data 0- 18 TMDS Data 0+
19 GND 20 NC
21 NC 22 GND
23 TMDS clock+ 24 TMDS clock-
