9 ITA-7220 User Manual
Chapter 2 Hardware Information

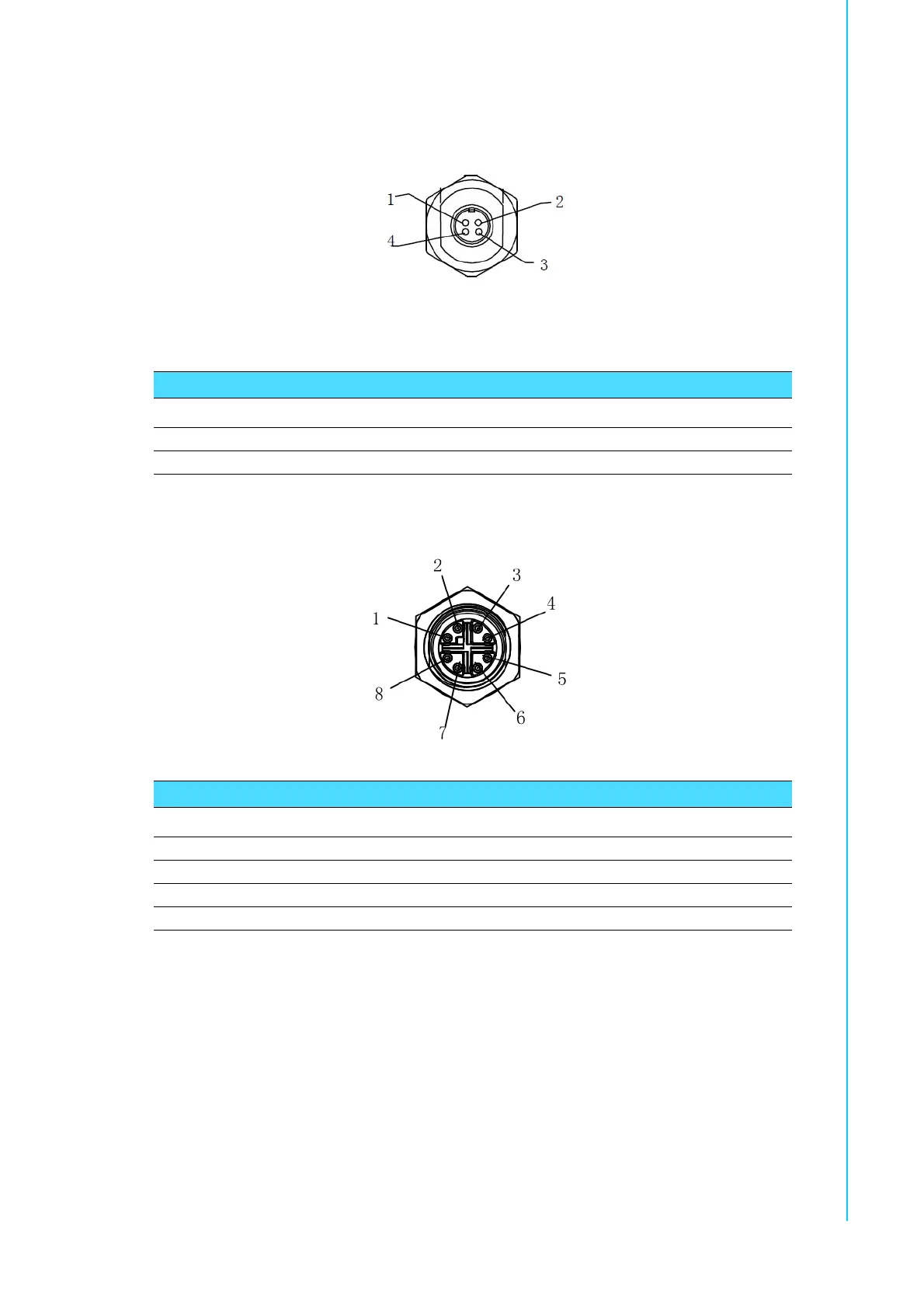

2.2.2 USB M12 Connector
Figure 2.2 M12 USB connector
2.2.3 M12 X-Coded LAN Connector
Figure 2.3 M12 X -coded connector
Table 2.2: USB connector of M12 A-Coded
Pin Signal Pin Signal
1Data - 2 +5V
3Data + 4 GND
Table 2.3: LAN Connector of M12 X-Coded
Pin Signal Pin Signal
1MDX0+ 2 MDX0-
3MDX1+ 4 MDX1-
5MDX3+ 6 MDX3-
7MDX2- 8 MDX2+
