ITA-580/580G User Manual 12
2.2.5 Ethernet Connector
ITA-580/580G offers three 10/100/1000/2500 Mbps ethernet ports with M12, X-
Coded (F) connector.
2.2.6 Power Input Connector

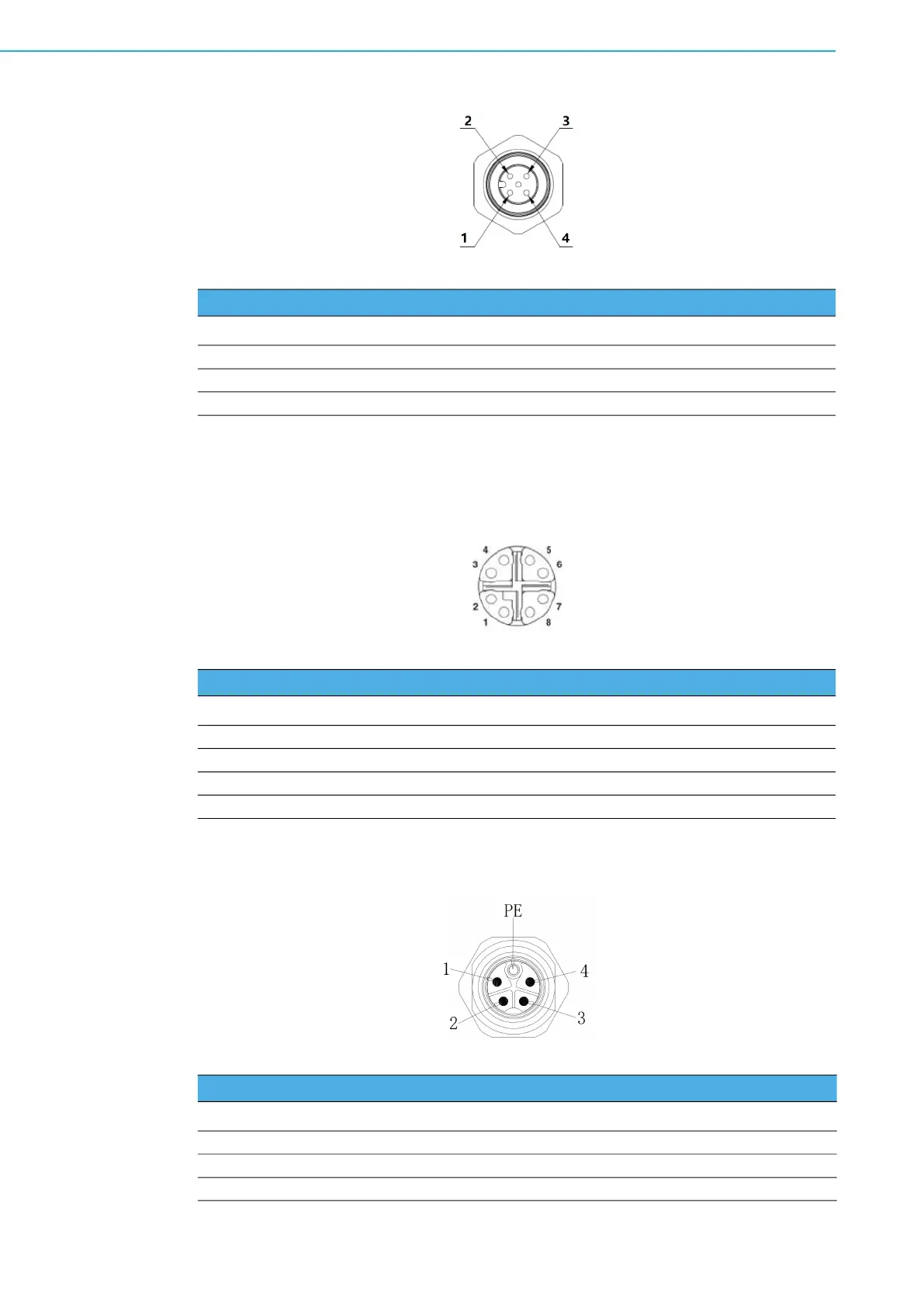

Table 2.5: USB 2.0 Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 D- 4 GND
2 +5V 5 NC
3 D+
Table 2.6: Ethernet Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 MDI0+ 5 MDI3+
2 MDI0- 6 MDI3-
3 MDI1+ 7 MDI2-
4 MDI1- 8 MDI2+
Table 2.7: Power Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 V+ 3 V-
2 V- 4 V+
PE Earth ground
