13 ITA-460 User Manual
Chapter 2 H/W Installation

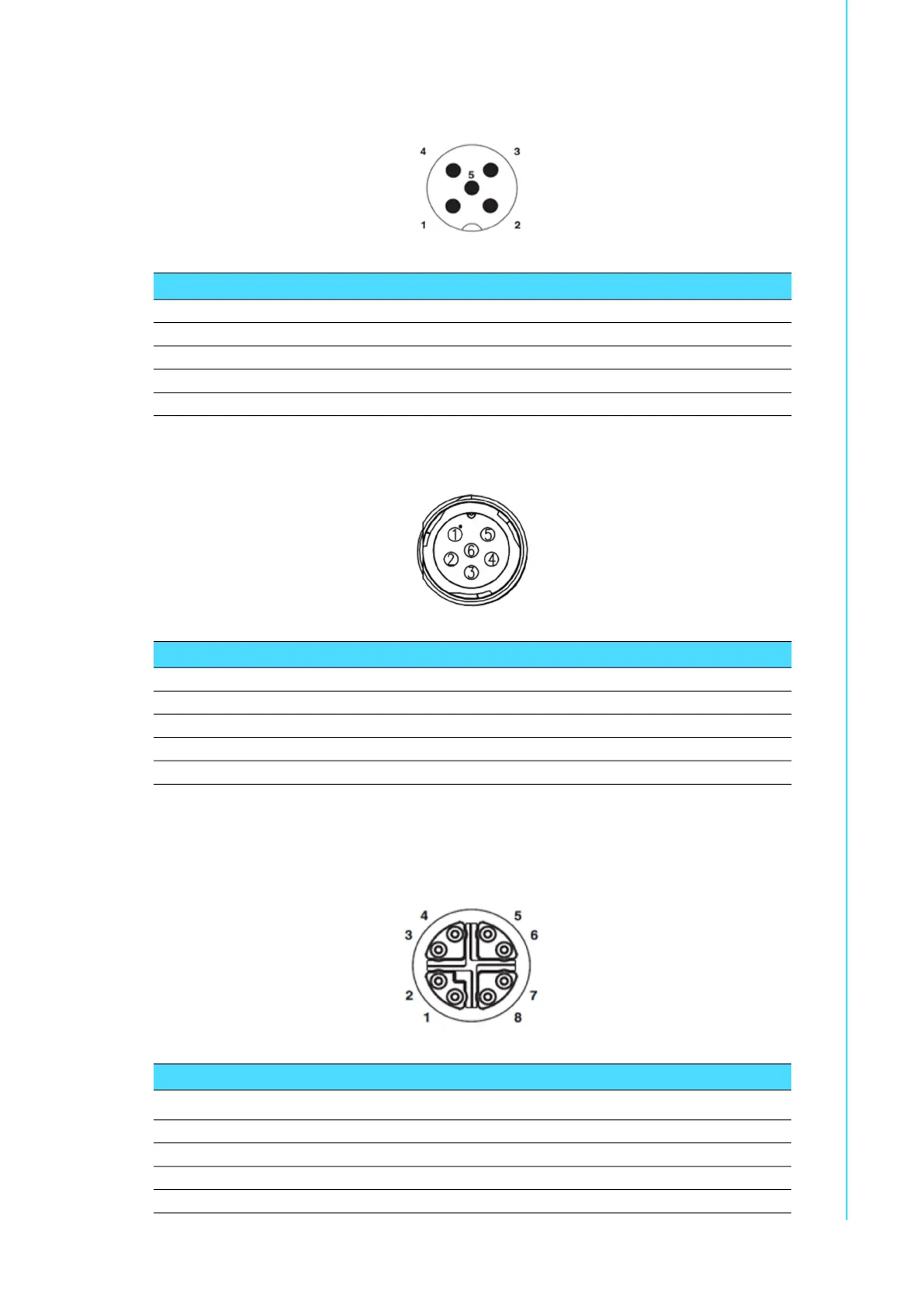

2.3.2 Audio Connector
2.3.3 Power Input Connector
2.3.4 Ethernet Connector
ITA-460 provides three 10/100/1000 Mbps Ethernet ports with an M12, X-coded con-
nector.
Table 2.7: Audio Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 Line Out R 5 Audio GND
2 Line Out L
3 MIC_R
4 MIC_L
Table 2.8: Power Input Connector Pin Definitions
Pin Signal Name
1,2 +8VDC~+36VDC
3 IGNITION Connect + VDC over 5V to trig ignition
4,5 GND
6 PWRBTN Contact GND to trig power button
Table 2.9: Ethernet Connector Pin Definitions
Pin Signal Name Pin Signal Name
1 MDI0+ 5 MDI3+
2 MDI0- 6 MDI3-
3 MDI1+ 7 MDI2-
4 MDI1- 8 MDI2+
