ITA-460 User Manual 12
2.3 I/O Connectors

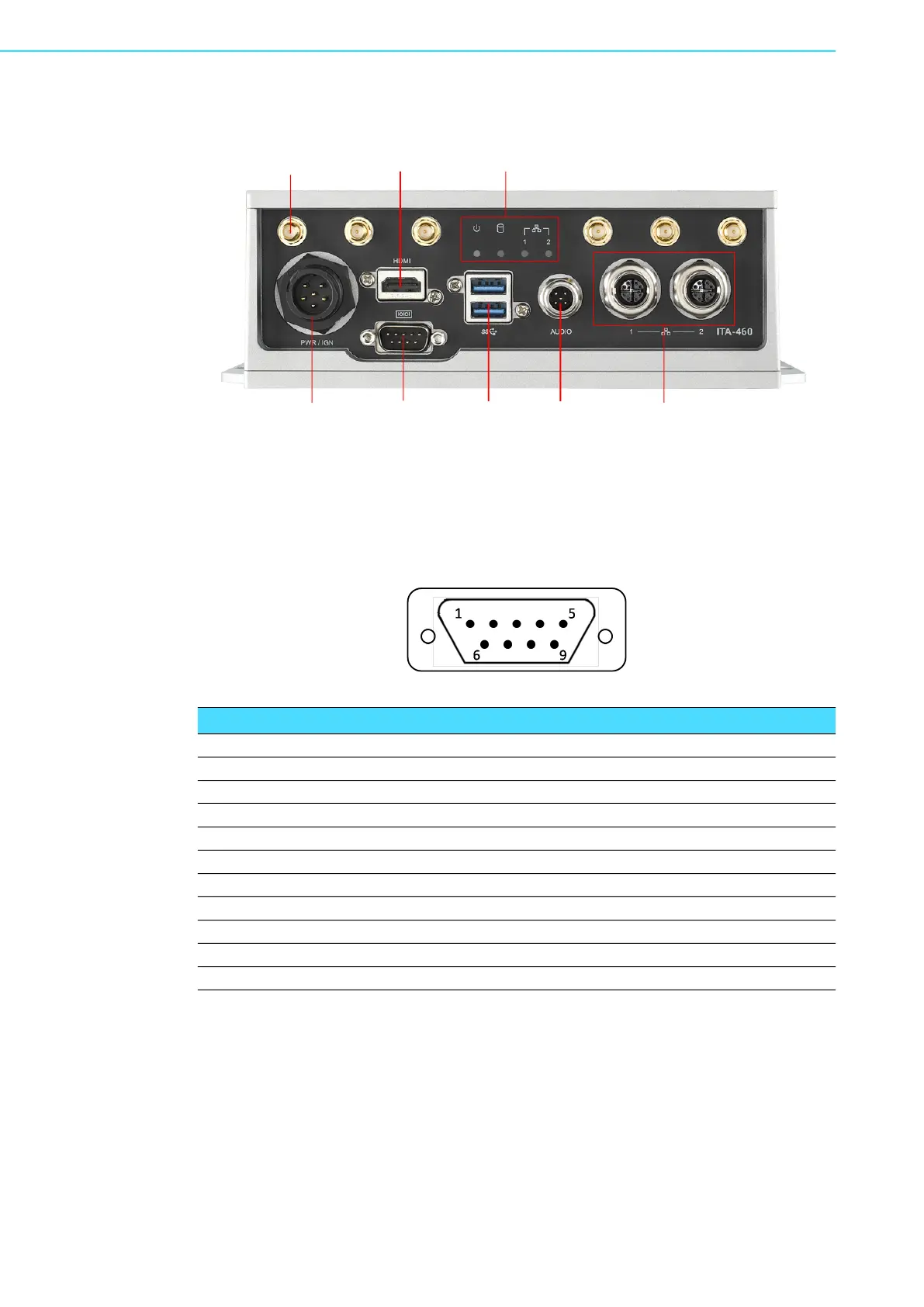

Figure 2.2 ITA-460 I/O View
2.3.1 COM Connector
ITA-460 is equipped with two RS-232/422/485 DB9 connectors. The default setting is
RS-232.
Antenna
HDMI
DIO COM
USB 3.0
LED-Power/DATA/LAN1/LAN2
Audio
LAN1/LAN2
Table 2.6: COM Connector Pin Definitions
RS-232 RS-422 RS-485
Pin Signal Name Signal Name Signal Name
1 COM1 RTS COM1 TX+ DATA-
2 COM1 RX COM1 TX- DATA+
3 COM1 TX COM1 RX+ NC
4 COM1 CTS COM1 RX- NC
5 GND GND GND
6 COM2 RTS COM2 TX+ NC
7 COM2 RX COM2 TX- NC
8 COM2 TX COM2 RX+ NC
9 COM2 CTS COM2 RX- NC
