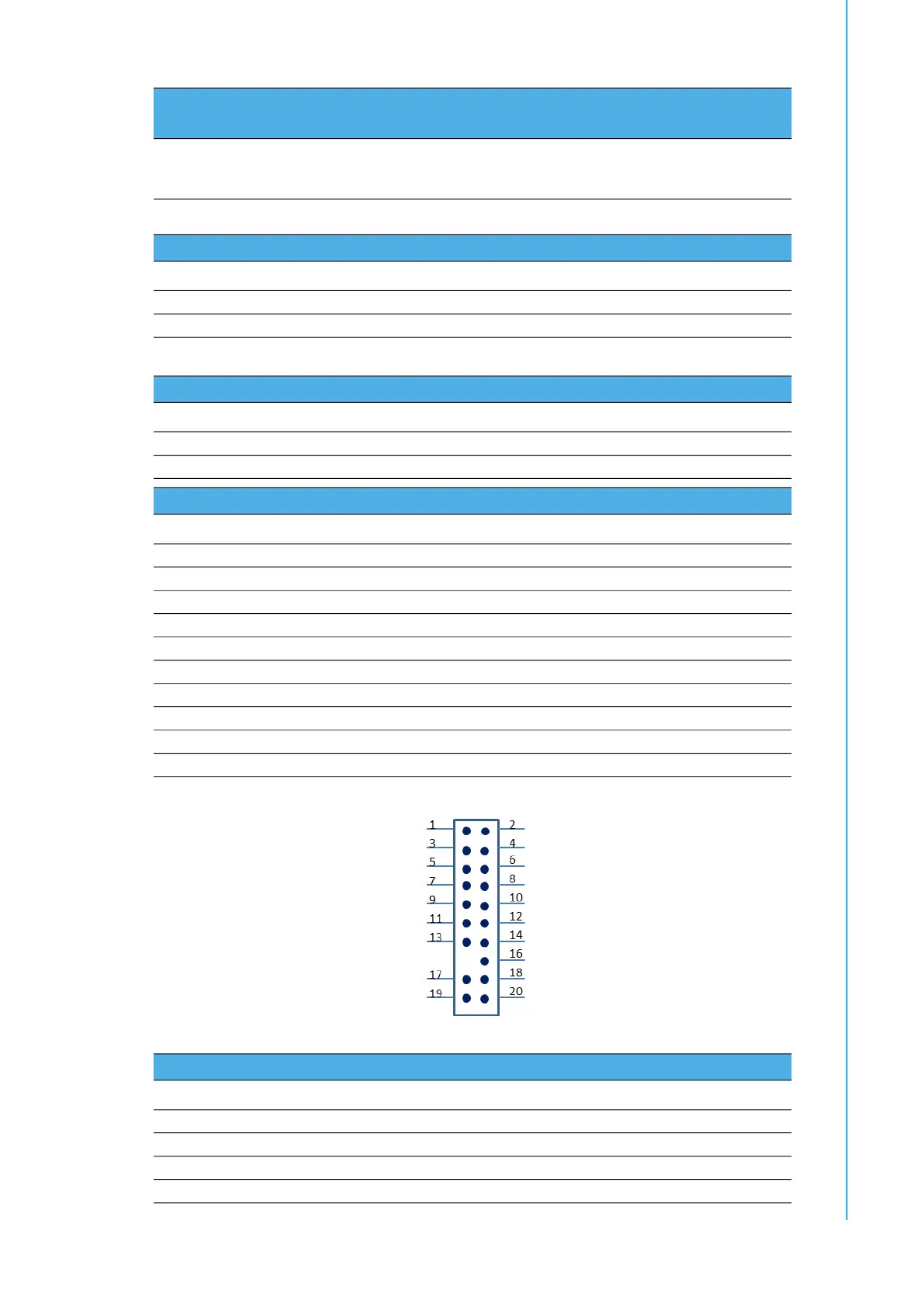

17 IPC-242 User Manual/ 用户手册
Chapter 3 Operation 操作
JUSB2 12V of front side power output ACPI power state switch
12V 電源輸出 ACPI 模式切換
12V 电源输出 ACPI 模式切换
Table 3.3: JUSB1 (* Default)
Pin 5V of front side power output under ACPI Power State S3/S4/S5
1-2 Not Available
2-3* Available
Table 3.4: JUSB2 (* Default)
Pin 12V of front side power output under ACPI Power State S3/S4/S5
1-2 Not Available
2-3* Available
Table 3.5: JFP1
Pin Result
1 Power LED
3 Power Button
5 System Reset
7 SATA LED
9 CPU Temperature Alarm
11 System Temperature Alarm
13 CPU Fan Alarm
17 Watch Dog Alarm
19 CPU Temperature detection
2~20 GND
Table 3.6: SMBUS1
Pin Result
1 +5V
2
SMB_CLK MAIN R
3
SMB_CLK MAIN R
4
GND
Table 3.2: Jumpers and Connectors List / 跳线器及连接器表 / 跳線器及連
接器表
