Je bekijkt pagina 32 van 38
IPC-242 User Manual/ 用户手册 16
3.3 The Rear Panel/ 后面板 / 後面板

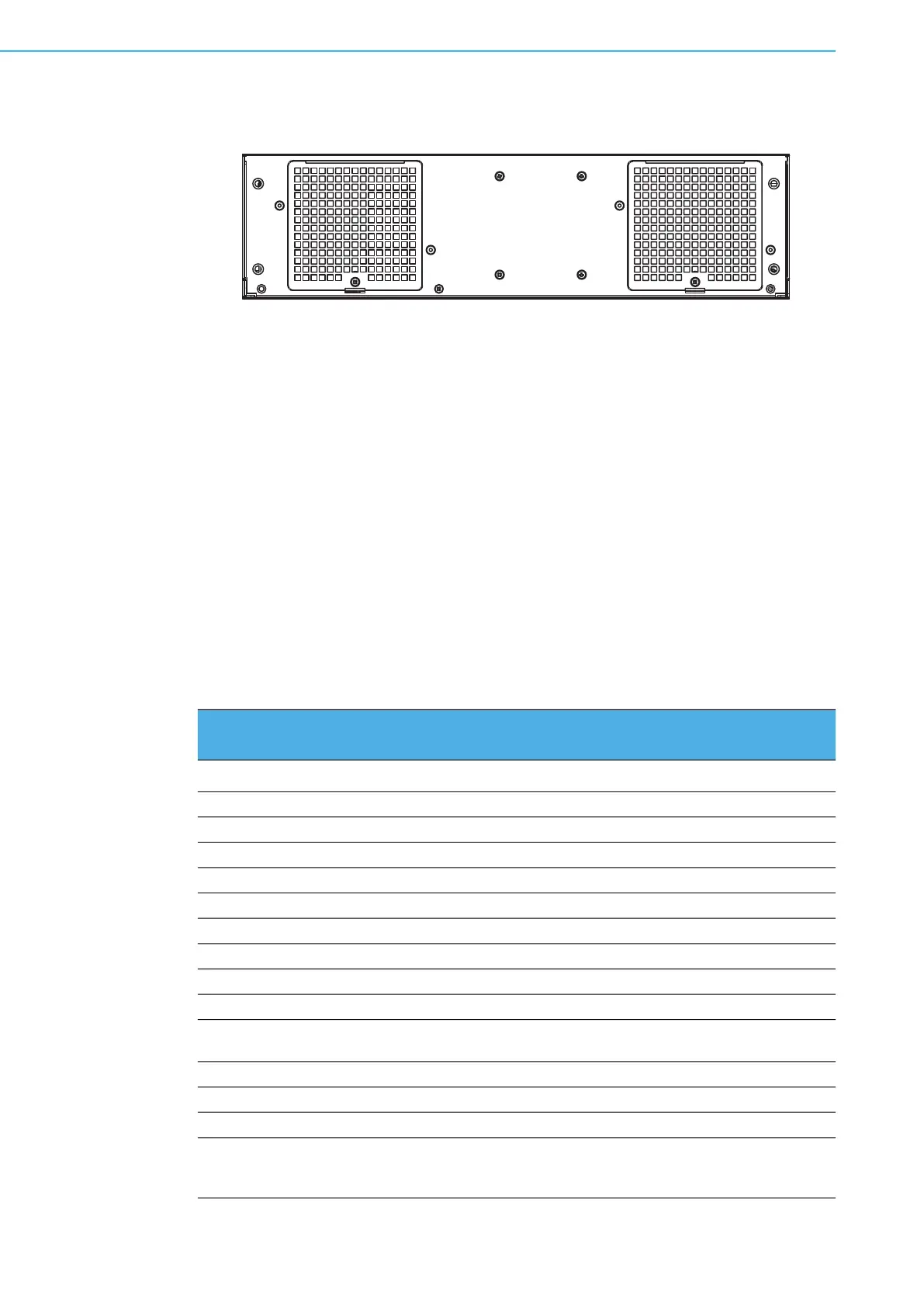

Figure 3.2 Rear panel
for
motherboard version/ 后面板 / 後面板
3.4 Jumpers and Connectors/跳线器及连接器/跳線器
及連接器
Connectors on the IPC-242 link it to external devices such as hard disk drives/adap-
tor/system fan/internal USB dongle/external device. In addition, the board has 2
jumpers that are used to configure your system for your application.
IPC-242 机箱背板所提供的连接器主要用于连接外部的设备，如：硬盘 / 电源供应器 /
系统风扇 / 内置 USB/ 外部设备。除此之外，IPC-242 机箱背板还提供了两组跳线器，
提供给用户根据需求来调整设定。
IPC-242 機箱背板所提供的連接器主要用於連接外部的設備，如：硬碟 / 電源供應器 /
系統風扇 / 內置 USB/ 外部設備。除此之外，IPC-242 機箱背板還提供了兩組跳線器，
提供給用戶根據需求來調整設定。
Table 3.2: Jumpers and Connectors List / 跳线器及连接器表 / 跳線器及連
接器表
Label/ 印刷 / 印刷 Function/ 功能 / 功能
JFP1
Power Switch/Reset/ 系统重启 / 電源系統重啟
USB2A1
USB Port/USB 连接器 /USB 埠
USB2A2
USB Port/USB 连接器 /USB 埠
SW1
Power Switch (For Remote Power Switch) / 电源开关 / 電源開關
DCIN1
DC Input (19V-24V) / DC 输入 /DC 輸入
PWROUT1
Power Output (12V/5V-0.5A/2A)/ 电源输出 / 電源輸出
SATAPWR1
SATA Power /SATA 电源 /SATA 電源
SATAPWR2
SATA Power /SATA 电源 /SATA 電源
POEPWR1
Power output +12V / 电源输出 / 電源輸出
POEPWR2
(IPC-240 Only)
Power output +12V / 电源输出 / 電源輸出
FAN1
System FAN Connector/ 系统风扇连接器系統風扇連接器
FAN2
System FAN Connector/ 系统风扇连接器系統風扇連接器
SMBUS1
SM Bus from PCH / 系统管理总线 / 系統管理匯流排
JUSB1 5V of front side power output ACPI power state switch
5V 電源輸出
ACPI 模式切換
5V 电源输出 ACPI 模式切换
