13 IDK-2115 User Manual
Chapter 3 LCD Signal Characteristics and Pin Assignments
Note(1): Connector Part No.: Cvilux CID520D1HR0-NH or equivalent.
Note(2): User’s connector Part No.: Hirose DF14-20S-1.25C or equivalent.
Note(3): “Low” stands for 0V. “High” stands for 3.3V. “NC” stands for “No Connec-
tion”.
Note(4): Pin3, Pin10, Pin19 input signals should be set to no connection or ground,
this module will operate normally.

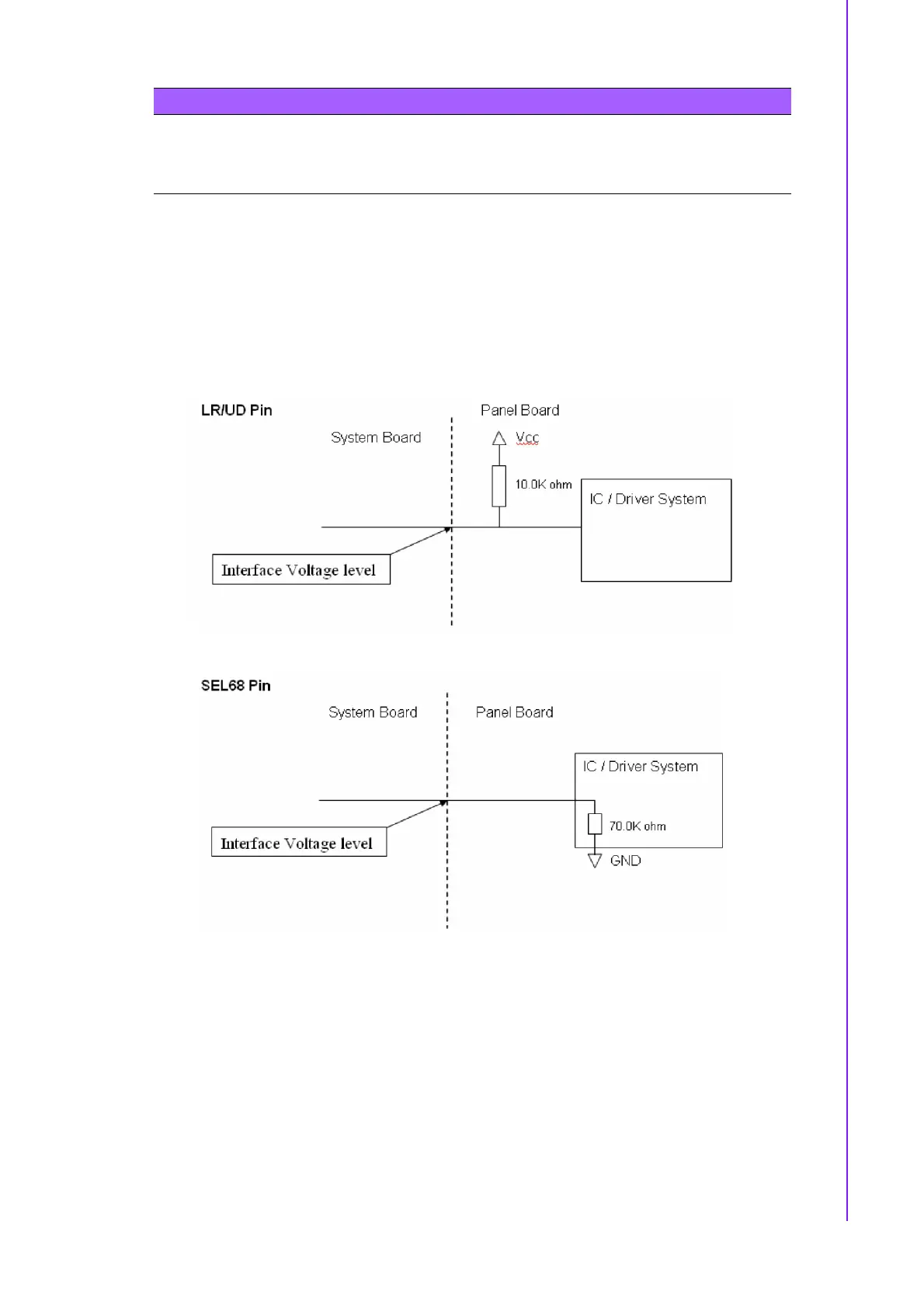

20 SEL68
LVDS 6/8-Bit Select Function Con-
trol,
High -> 6-Bit Input Mode
Low or NC -> 8-Bit Input Mode
(3)
Table 3.1: Pin Description
