13 IDK-1108R-50SVB1 User Manual
Chapter 2 LCD Display

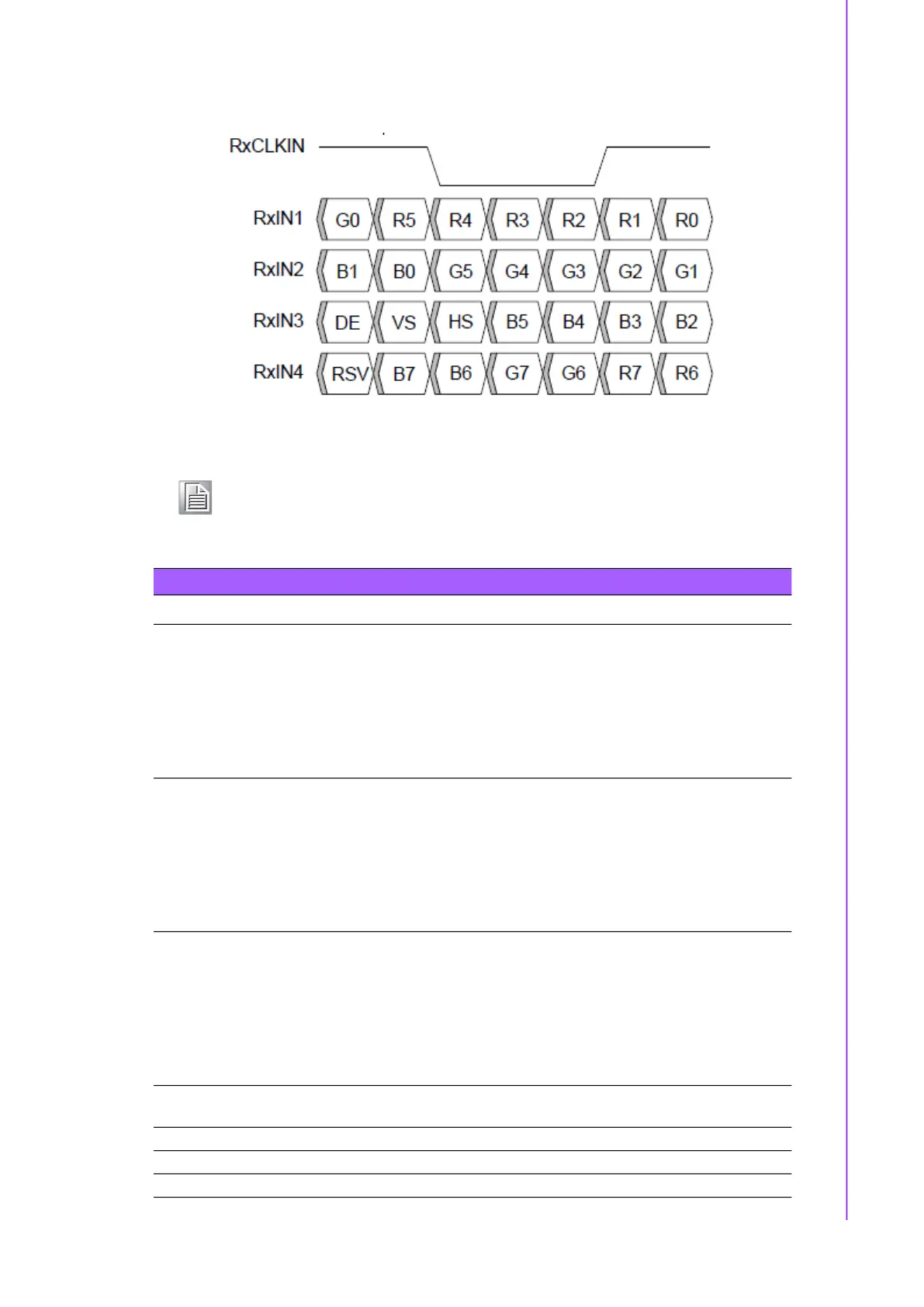

2.5.1.2 8-Bit LVDS input
Note! R/G/B data 7: MSB, R/G/B data 0: LSB
Table 2.7: 8-Bit LVDS Input
Signal Name Description Remark
R7
R6
R5
R4
R3
R2
R1
R0
Red Data 7 (MSB)
Red Data 6
Red Data 5
Red Data 4
Red Data 3
Red Data 2
Red Data 1
Red Data 0 (LSB)
Red-pixel Data
Each red pixel's brightness data con-
sists of these 8 bits of pixel data.
G7
G6
G5
G4
G3
G2
G1
G0
Green Date 7 (MSB)
Green Date 6
Green Date 5
Green Date 4
Green Date 3
Green Date 2
Green Date 1
Green Date 0 (LSB)
Green-pixel Data
Each green pixel's brightness data
consists of these 8 of bits pixel data.
B7
B6
B5
B4
B3
B2
B1
B0
Blue Data 7 (MSB)
Blue Data 6
Blue Data 5
Blue Data 4
Blue Data 3
Blue Data 2
Blue Data 1
Blue Data 0 (LSB)
Blue-pixel Data
Each blue pixel's brightness data con-
sists of these 8 bits of pixel data.
RxCLKIN+
RxCLKIN-
LVDS Clock Input
DE Display Enable
VS Vertical Sync
HS Horizontal Sync
