IDK-1106R-80VGA1 User Manual 8
2.3.1.2 Electrical Signal Characteristics
Input signals shall be low or in a Hi-Z state when VDD is off.
LVDS Signal (Note 1)
LVDS Transmitter: THC63LVDM83A (THINE) or equivalent

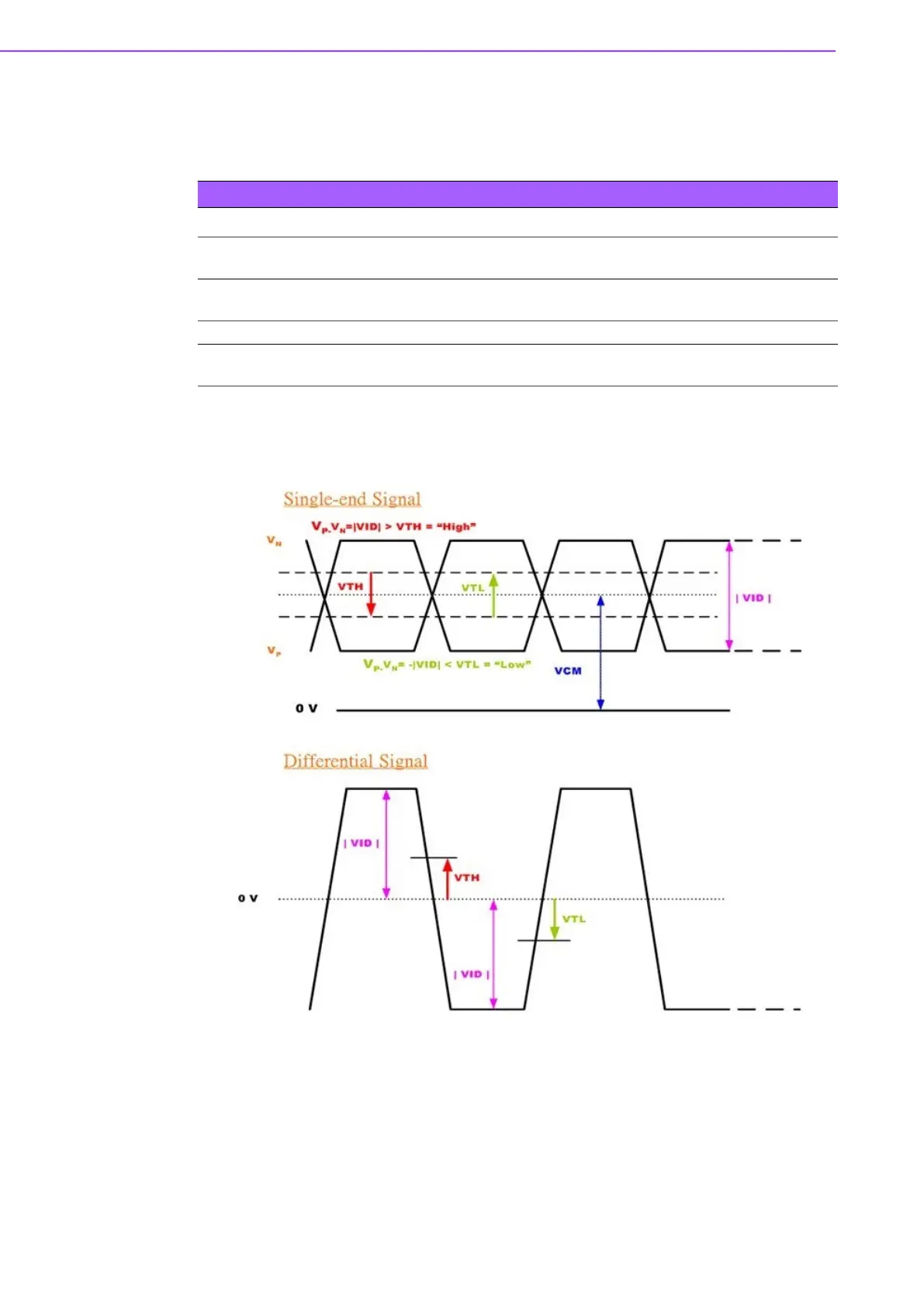

Note 1: LVDS Signal Waveform.
Table 2.4:
Parameter Symbol Min. Typ. Max. Unit Remark
Differential Input
High Threshold
VTH - - 100 mV VCM=1.20V
Differential Input
Low Threshold
VTL -100 - - mV VCM=1.20V
Input Differential Voltage VID 200 400 600 mV
Differential Input
Common Mode Voltage
VCM 1.1 - 1.45 V VTH, VTL= ±100mV
