9 iDAQ-801_841 User Manual
Chapter 2 Installation Guide

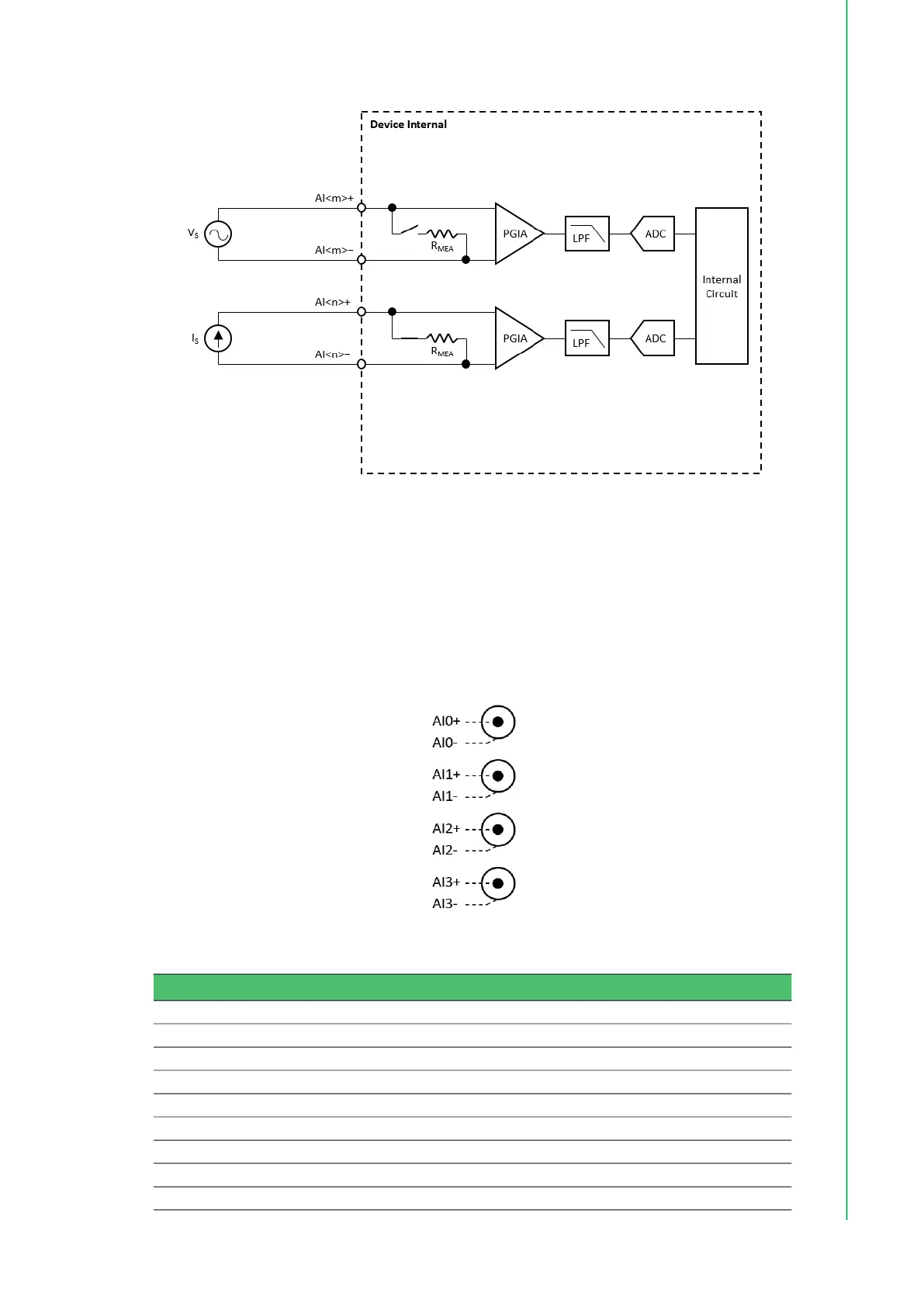

Figure 2.4 Analog input signal connection.
The device only accepts differential input configuration. Connect the external source
between the positive analog input (AI+) terminal and the negative analog input (AI−)
terminal.
2.3.3 Pin Assignment
iDAQ-801
Figure 2.5 Pin Assignment for iDAQ-801
Table 2.1: Pin Assignment for iDAQ-801
Pin Name Description
AI0+ Analog input 0 positive terminal
AI0- Analog input 0 negative terminal
AI1+ Analog input 1 positive terminal
AI1- Analog input 1 negative terminal
AI2+ Analog input 2 positive terminal
AI2- Analog input 2 negative terminal
AI3+ Analog input 3 positive terminal
AI3- Analog input 3 negative terminal
