EPC-P30X6 User Manual/ 用户手册
36
Table 2.2: mSATA
13
Reserved
14
Reserved
15
GND
16
Reserved
17
Reserved
18
GND
19
Reserved
20
Reserved
21
DETECT#
22
Reserved
23
RX+
24
+3.3V
25
RX-
26
GND
27
GND
28
+1.5V
29
GND
30
SMB_CLK
31
TX-
32
SMB_DATA
33
TX+
34
GND
35
GND
36
Reserved
37
GND
38
Reserved
39
+3.3V
40
GND
41
+3.3V
42
Reserved
43
Reserved
44
Reserved
45
Reserved
46
Reserved
47
Reserved
48
+1.5V
49
Reserved
50
GND
51
MSATA_DETECT#
52
+3.3V

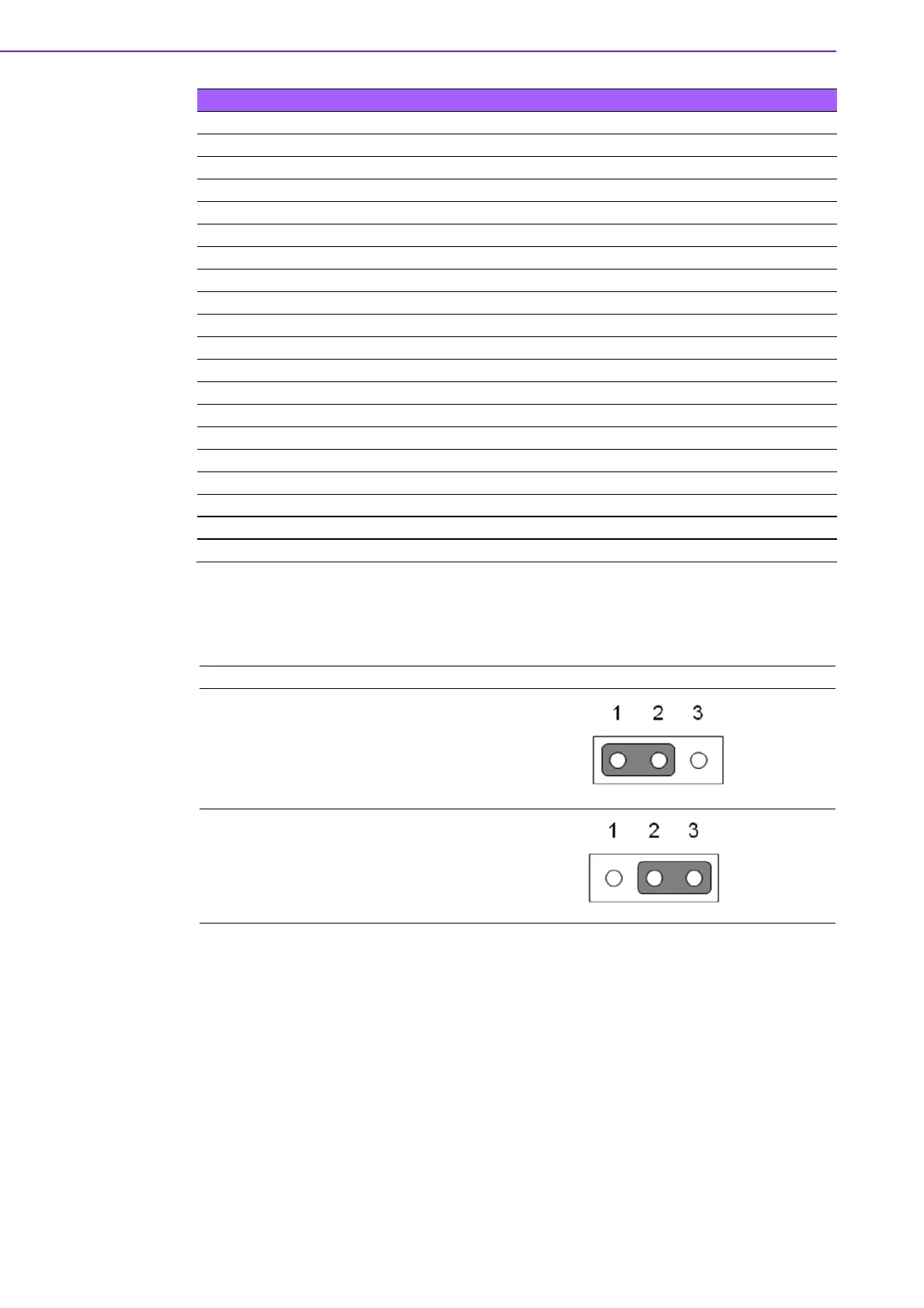

2.3.42
USB Power selection for USB Power selection for
LAN1_USB12 / LAN2_USB34 / LAN3_USB56 (JUSBPWR1)
Function
Jumper Setting
Set USB VBUS as +5VSB(Default)
Set USB VBUS as +5V
