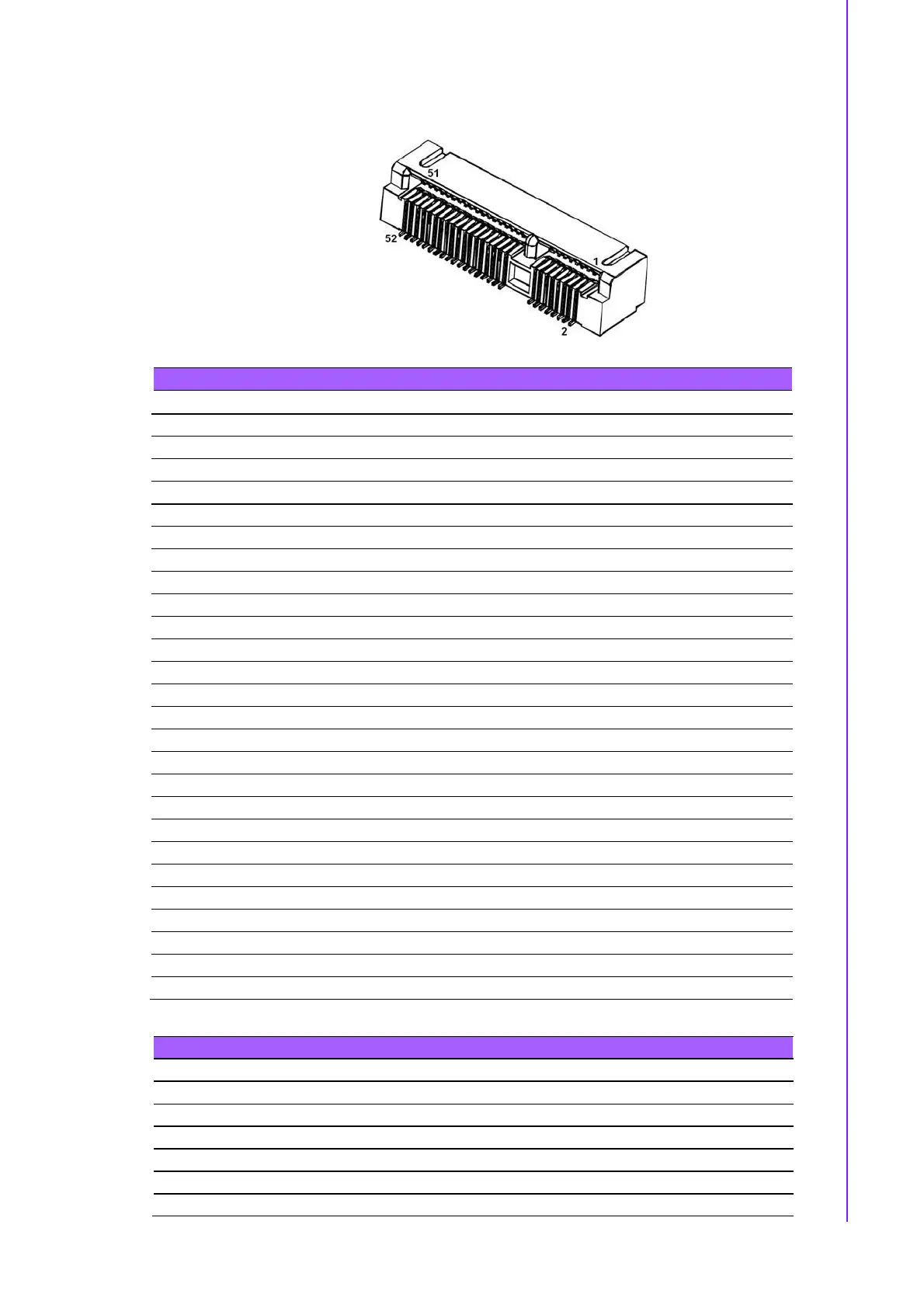

EPC-P30X6 User Manual/ 用户手册
Table 2.1: MINIPCIE
2.3.41
MINIPCIE and mSATA Connector (MINI-PCIE1/2)
Pin
Signal
Pin
Signal
1
WAKE#
2
+3.3Vaux
3
Reserved
4
GND
5
Reserved
6
+1.5V
7
CLKREQ#
8
Reserved
9
GND
10
Reserved
11
REFCLK-
12
Reserved
13
REFCLK+
14
Reserved
15
GND
16
Reserved
17
Reserved
18
GND
19
Reserved
20
DISABLE#
21
DETECT#
22
RESET#
23
PCIE_RX+
24
+3.3Vaux
25
PCIE_RX-
26
GND
27
GND
28
+1.5V
29
GND
30
SMB_CLK
31
PCIE_TX-
32
SMB_DATA
33
PCIE_TX+
34
GND
35
GND
36
USB_D-
37
GND
38
USB_D+
39
+3.3Vaux
40
GND
41
+3.3Vaux
42
Reserved
43
V1.2_DETECT#
44
LED_WLAN#
45
Reserved
46
Reserved
47
Reserved
48
+1.5V
49
Reserved
50
GND
51
MSATA_DETECT#
52
+3.3Vaux
Table 2.2: mSATA
Pin
Signal
Pin
Signal
1
Reserved
2
+3.3V
3
Reserved
4
GND
5
Reserved
6
+1.5V
7
Reserved
8
Reserved
9
GND
10
Reserved
11
Reserved
12
Reserved
Connecting
