15
EPC-P30X6 User Manual/ 用户手册
47
HD Audio interface (Digital)
SPDIF1
48
Front panel audio header
FPAUD1
49
Mini-PCIE/MSATA Connector
MINIPCIE2
50
Mini-PCIE/MSATA Connector
MINIPCIE1
51
USB Power selection for LAN1_USB12 / LAN2_USB34
/ LAN3_USB56
JUSBPWR1
52
Display header
DP2
53
Display header
DP1

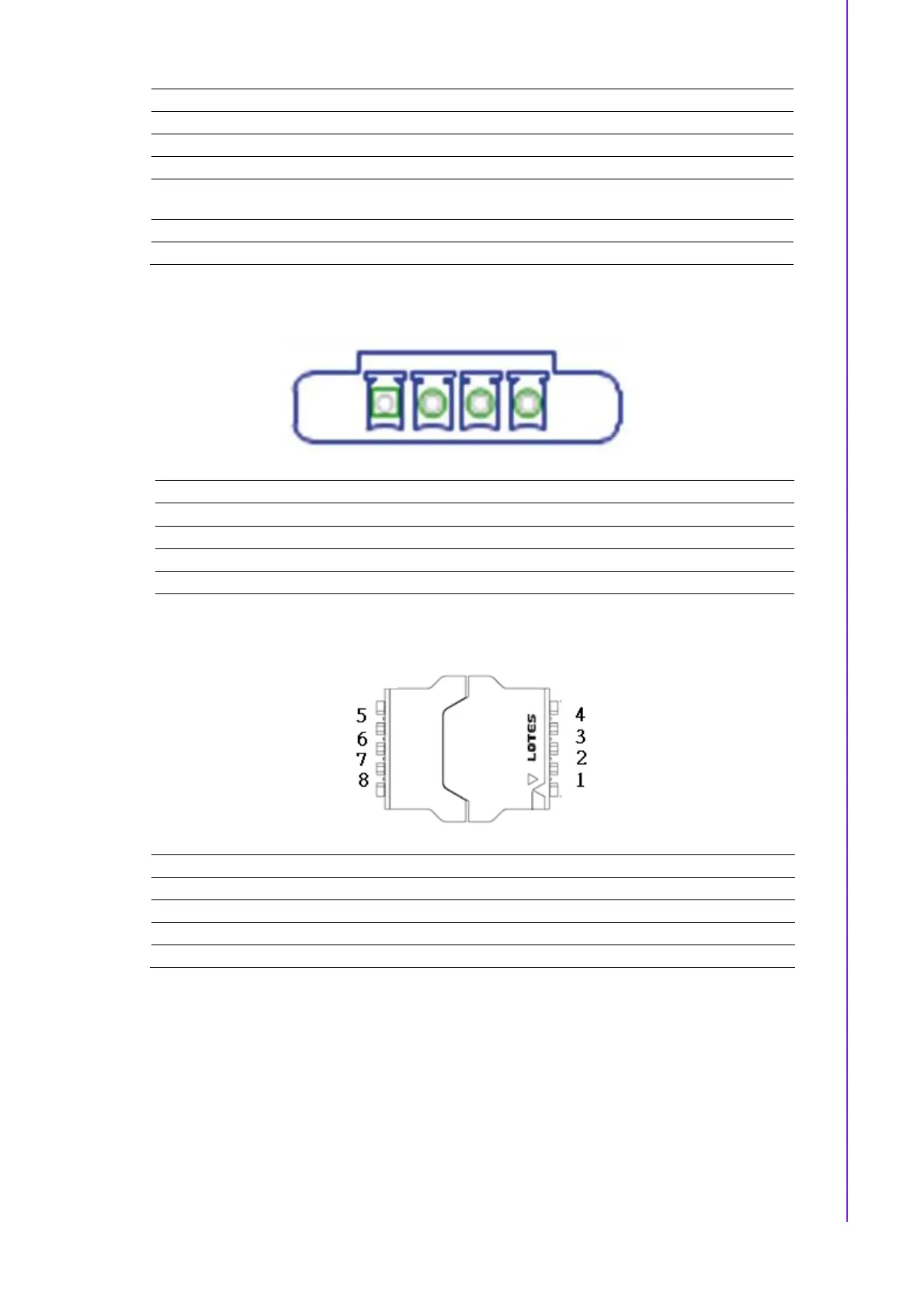

2.3.1
DCIN power connector (DCIN1)
Pin
Signal
1
GND
2
+VDCIN_ADP_IN
3
+VDCIN_ADP_IN
4
GND
2.3.2
SPI BIOS flash socket (SPI1)
Pin
Signal
Pin
Signal
1
CS#
5
MOSI
2
MISO
6
SCLK
3
WP# / IO2
7
HOLD# / IO3
4
GND
8
+V3.3_SPI
1
4
Connecting
内部连接
內部連接
Chapter
2
