ECU-1170 User Manual 20

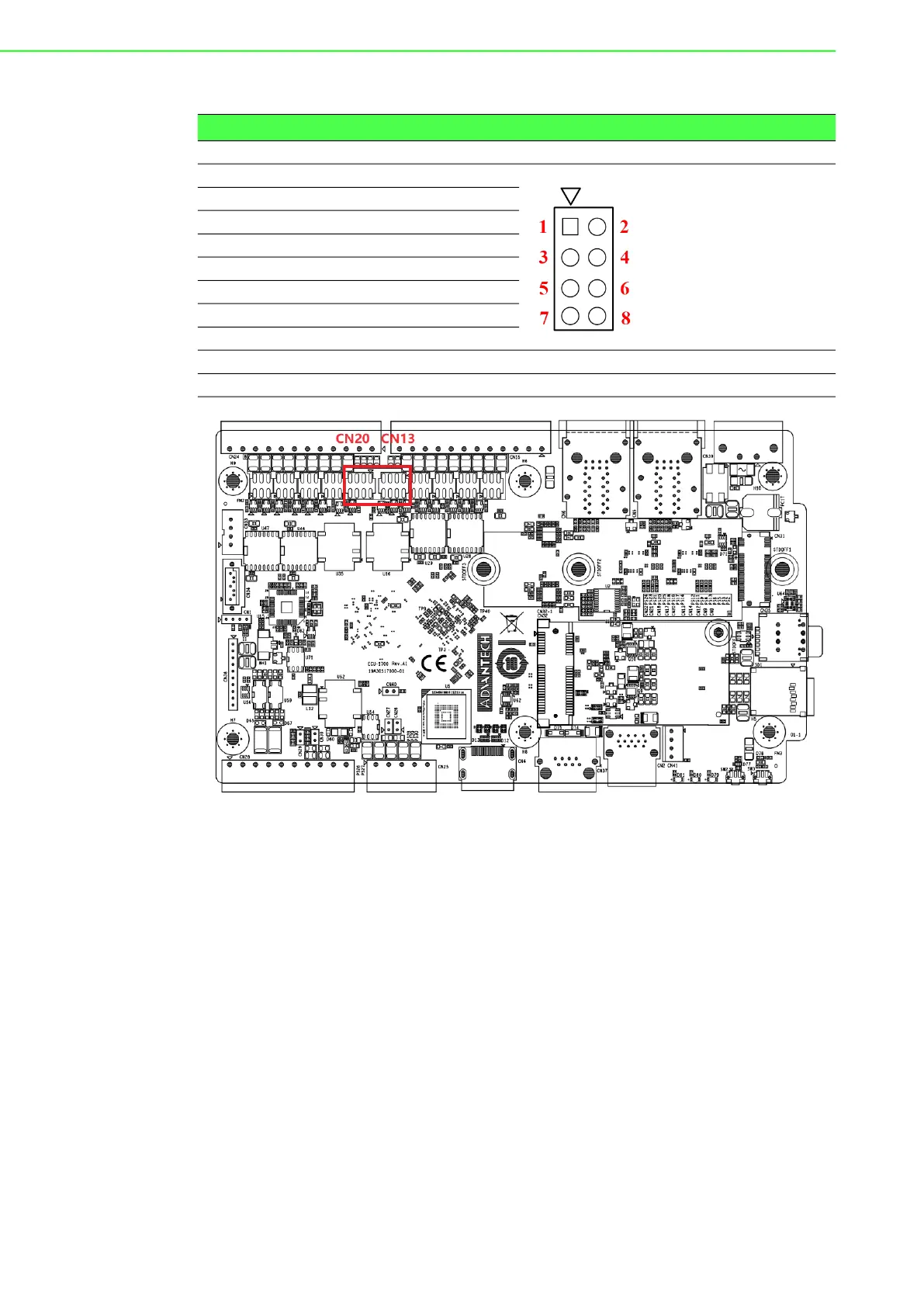

Figure 3.13 RS-232/485 Termination Resistors
Table 3.12: RS-232/485 Termination Resistors
Ports 120Ω Jumper CN13/20
COM1 CN13(1-2)
COM2 CN13(3-4)
COM3 CN13(5-6)
COM4 CN13(7-8)
COM5 CN20(1-2)
COM6 CN20(3-4)
COM7 CN20(5-6)
COM8 CN20(7-8)
ON: Termination resistor connected
OFF: Termination resistor disconnected (default)
