19 ECU-1170 User Manual
Chapter 3 Pins, Jumper Settings, and Wiring
3.8 Serial Ports
8 x RS232/485

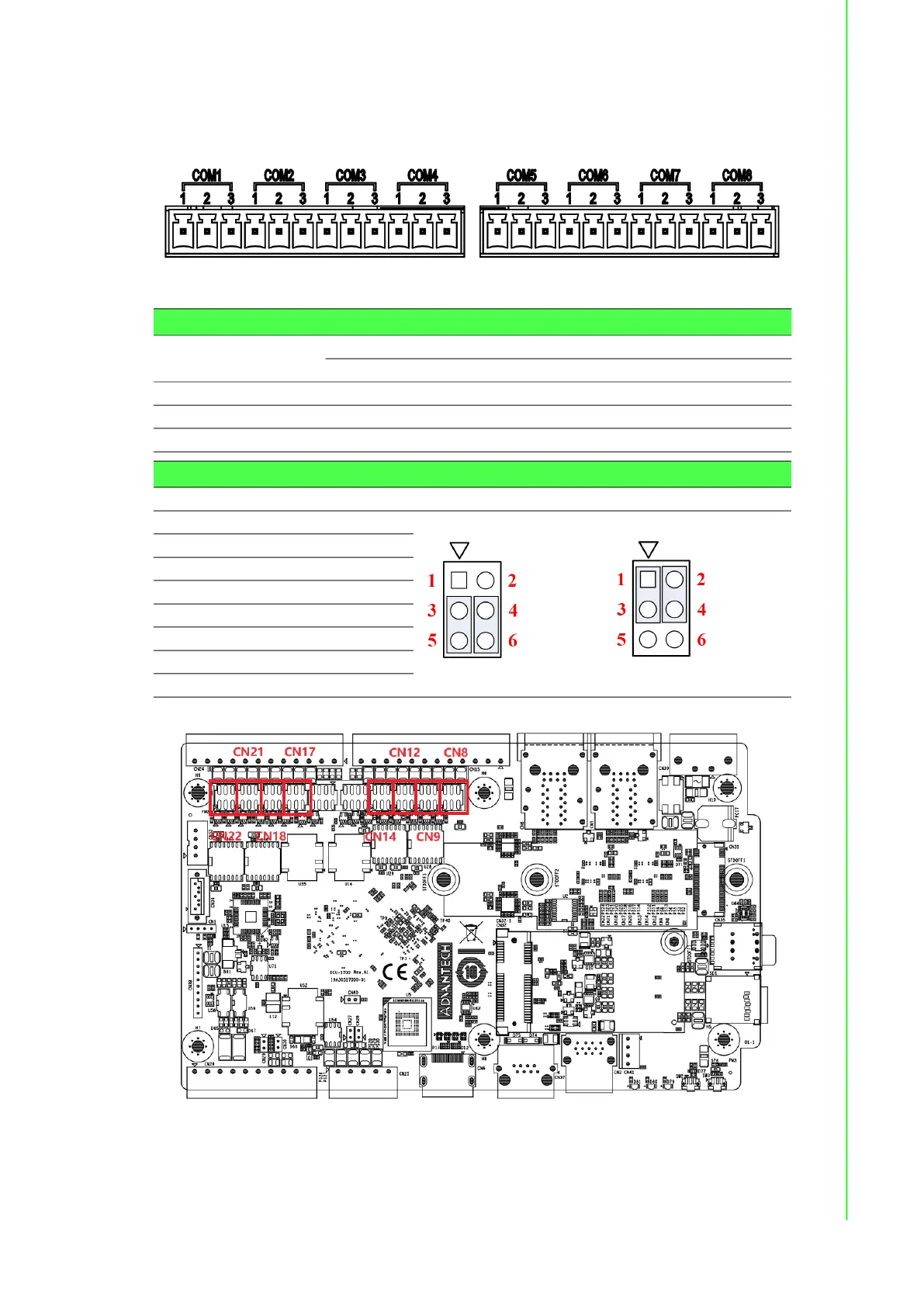

Figure 3.11 Serial Ports
Figure 3.12 RS-232/485 Jumper Settings
Table 3.10: Serial Ports
Pin Number
Description
RS-232 RS-485
1 RX Data+
2 TX Data-
3 GND GND
Table 3.11: RS-232/485 Jumper Settings
Ports Jumper RS-232 RS-485 (Default)
COM1 CN8
COM2 CN9
COM3 CN12
COM4 CN14
COM5 CN17
COM6 CN18
COM7 CN21
COM8 CN22
