ARK-3534 用户手册 16
2.3.1.2 以太网端口 (LAN)
ARK-3534 带有最多 4 个完全符合 IEEE 802.3u 10/100/1000/2500 Mbps CSMA/CD 标
准的以太网控制器。以太网端口为标准 RJ-45 插孔，左边双色灯速率，1G 橘灯，100M
是绿色，前面板带有 LED 指示灯，可显示其传输 / 连接状态（绿色 LED）和速率（橘
色 LED）。

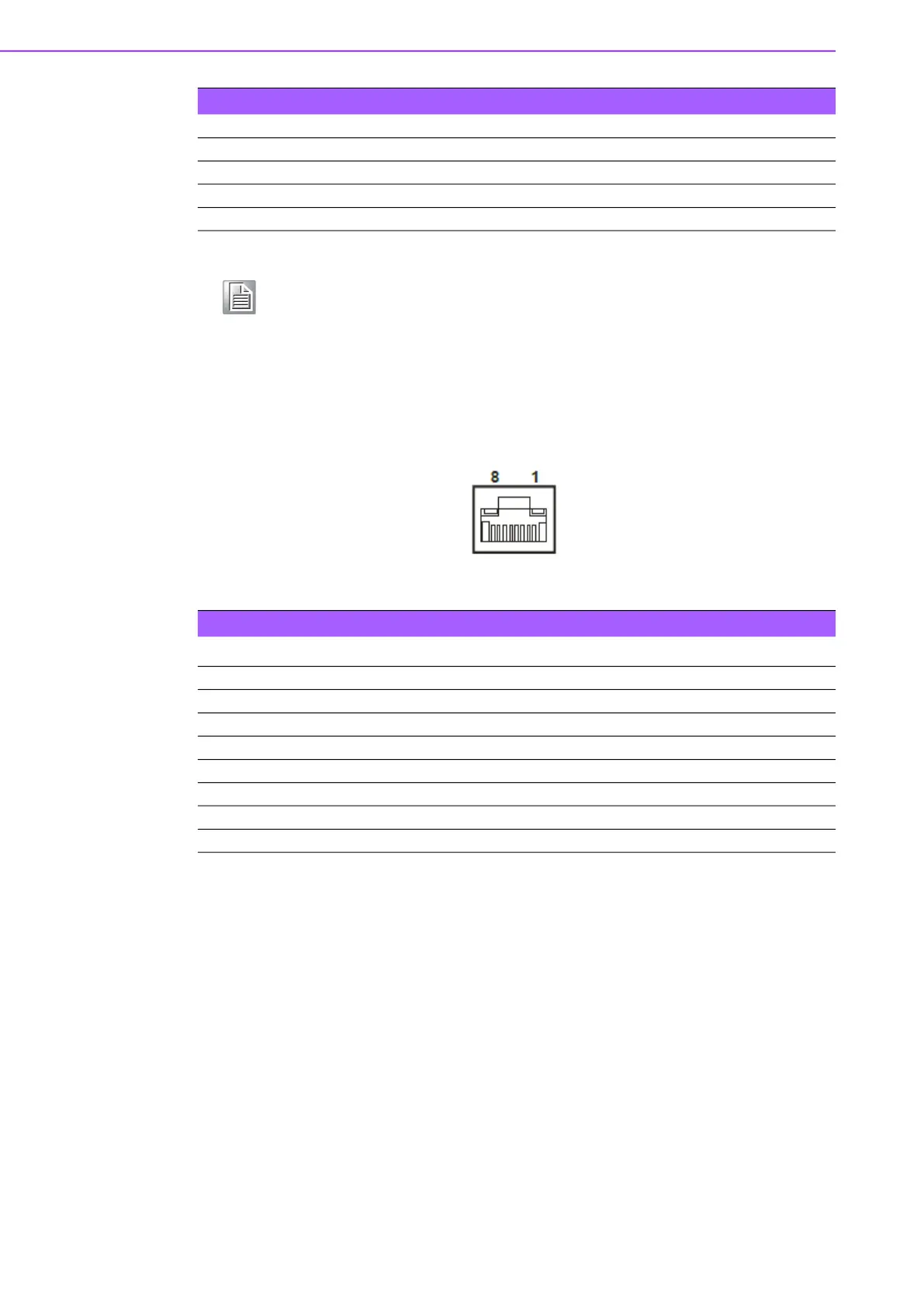

图 2.4：以太网端口
5 GND
6 DSR
7 RTS
8 CTS
9 RI
注！ NC 表示 “ 无连接 ”。
表 2.3：COM 端口针脚定义
表 2.4：以太网端口针脚定义
针脚 10/100/1000/2500BaseT 信号名
1 TX+
2 TX-
3 RX+-
4 MDI2+
5 MDI2-
6 RX-
7 MDI3+
8 MDI3-
