15 ARK-3534 用户手册
2 硬件安装
2.3.1.1 COM 端口
ARK-3534 最多可提供 8 个 D-sub 9 针接口，能够提供 RS-232/422/485 串行通信端
口。
默认设置为 RS-232。COM3/4/5/6 支持 RS-422/485，如需使用 RS-422/485 可通过
BIOS 设置。COM1/2 及适配 COM7/8 支持 RS-232。

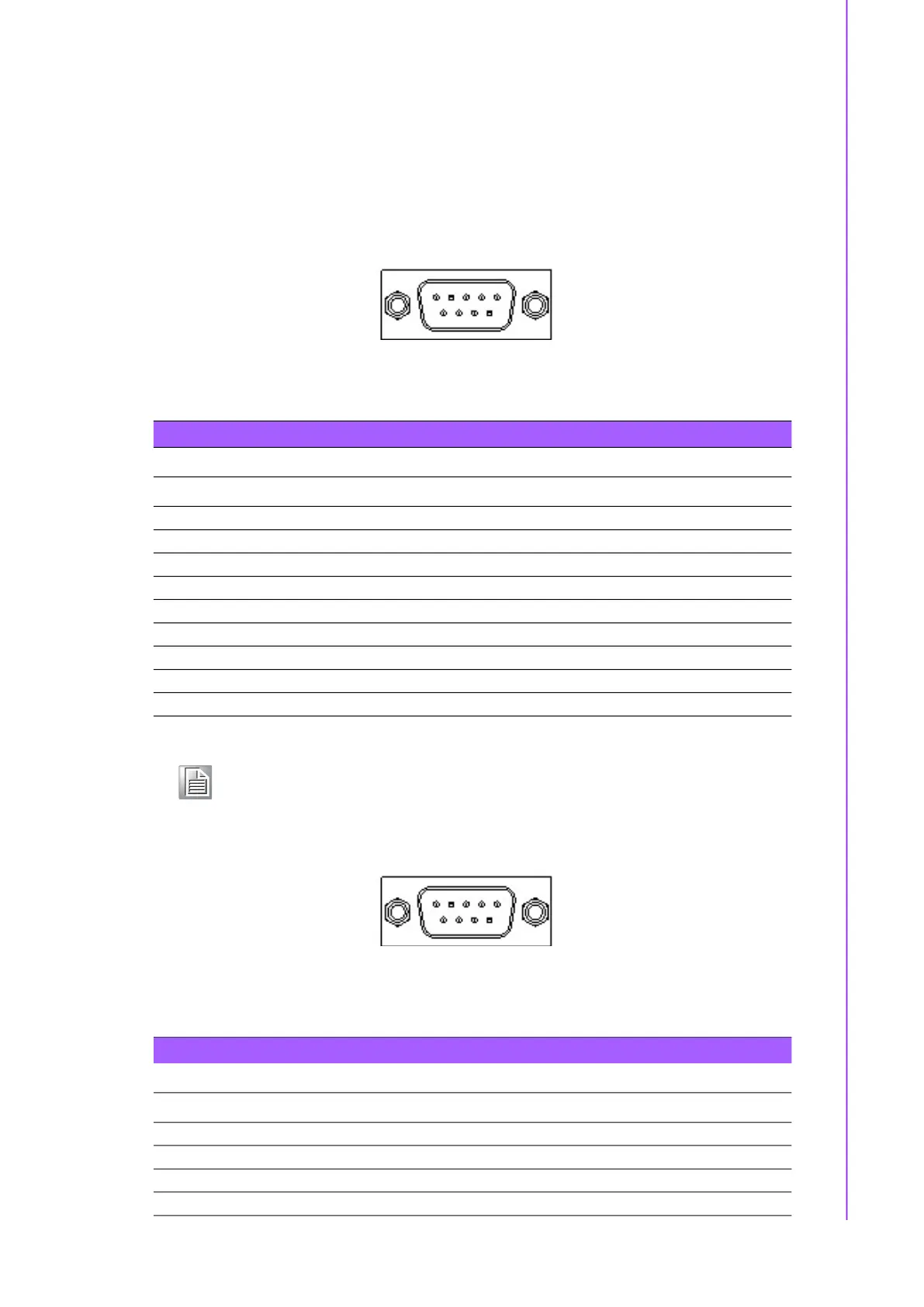

COM3~COM6
图 2.2：COM 端口
COM1~COM2
图 2.3：COM 端口
表 2.2：COM 端口针脚定义
RS-232 RS-422 RS-485
针脚 信号名 信号名 信号名
1 DCD Tx- DATA-
2 RxD Tx+ DATA+
3 TxD Rx+ NC
4 DTR Rx- NC
5 GND GND GND
6 DSR NC NC
7 RTS NC NC
8 CTS NC NC
9 RI NC NC
注！ NC 表示 “ 无连接 ”。
表 2.3：COM 端口针脚定义
RS-232
针脚 信号名
1 DCD
2 RxD
3 TxD
4 DTR
1 2 3 4 5
6 7 8 9
1 2 3 4 5
6 7 8 9
