ARK-1220 User Manual 14
2.4.6 COM Connector
ARK-1220 provides one 9-pin D-sub connector, which supports RS232/422/485
serial communication interface ports. Default setting is RS-232, if you want to use
RS-422/ 485, you can find the BIOS manual to change setting.

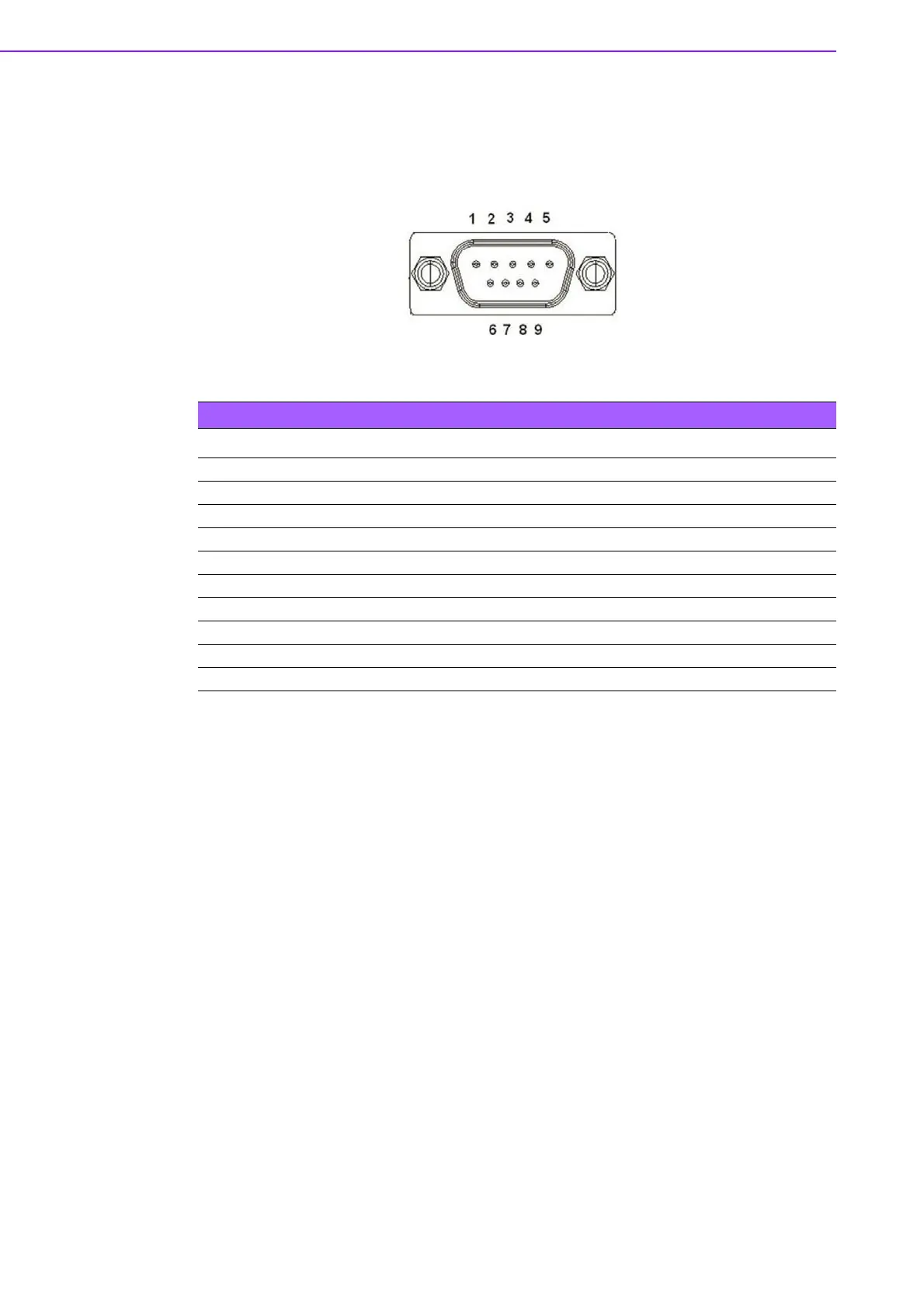

Figure 2.5 COM Connector
Table 2.8: COM Connector Pin Definition
Pin RS-232 RS-422 RS-485
1DCD Tx- DATA-
2RxD Tx+ DATA+
3 TxD Rx+ NC
4DTR Rx- NC
5 GND GND GND
6DSR NC NC
7RTS NC NC
8CTS NC NC
9RI NC NC
NC represents “No Connection”.
