AIR-120 User Manual 22
2.5 Installation

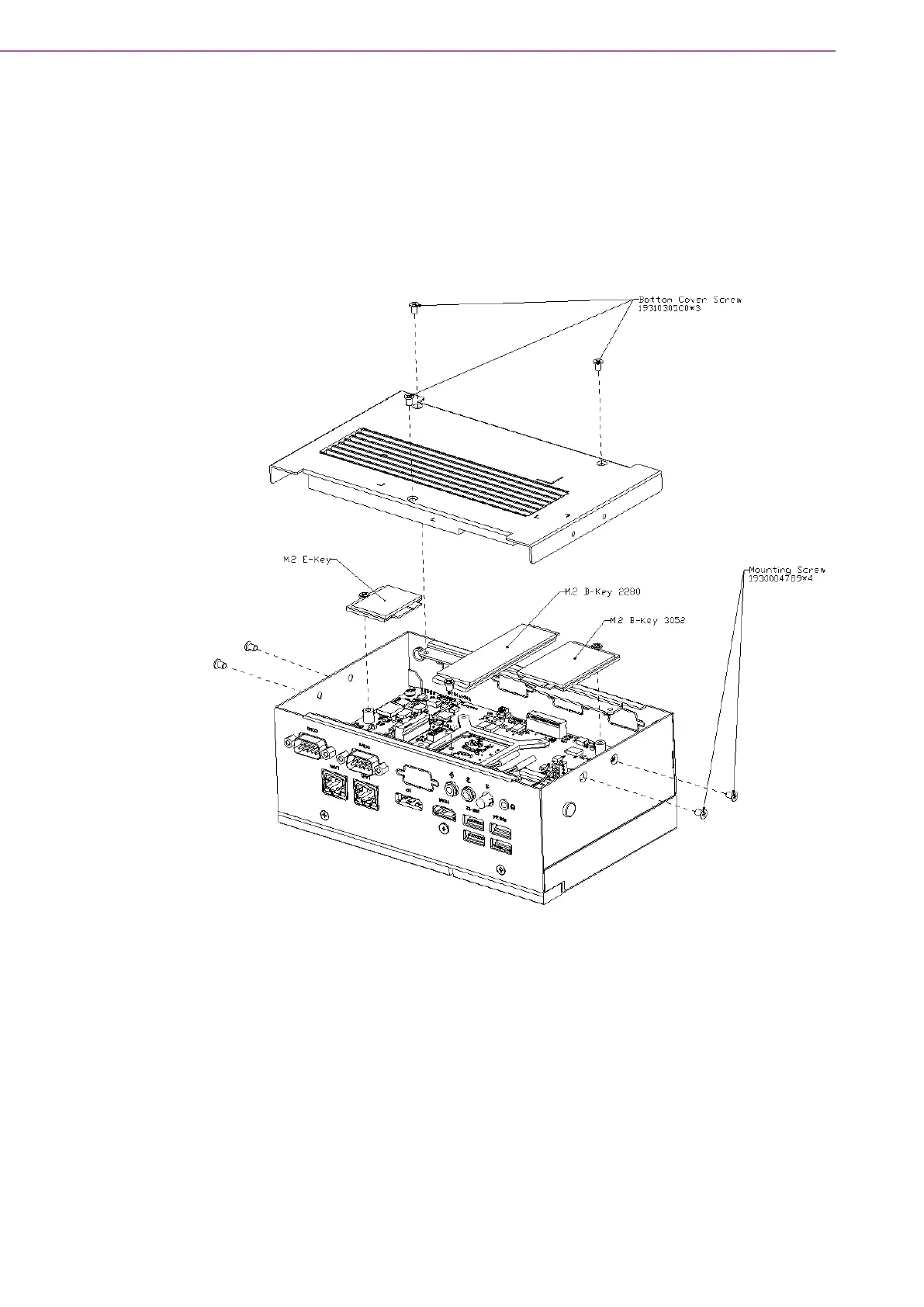

2.5.1 M.2 B key/E-key Installation
1. Loosen the 7 screws affixing screws and remove the bottom cover.
2. Install the M.2 2280 M/ 2230 E key module.
Install the M.2 E-Key 2230 (with round head screw and thermal pad).
Install the M.2 B-Key 2280 module (with round head screw and thermal pad).
