9 AIMB-286EF User Manual
Chapter 1 General Information
1.8.5 Watchdog Timer Output and OBS Beep (JWDT1+JOBS1)
1.8.6 ATX/AT Mode Selection (PSON1)
1.8.7 LVDS/eDP Panel Voltage Selection (JLVDS1)

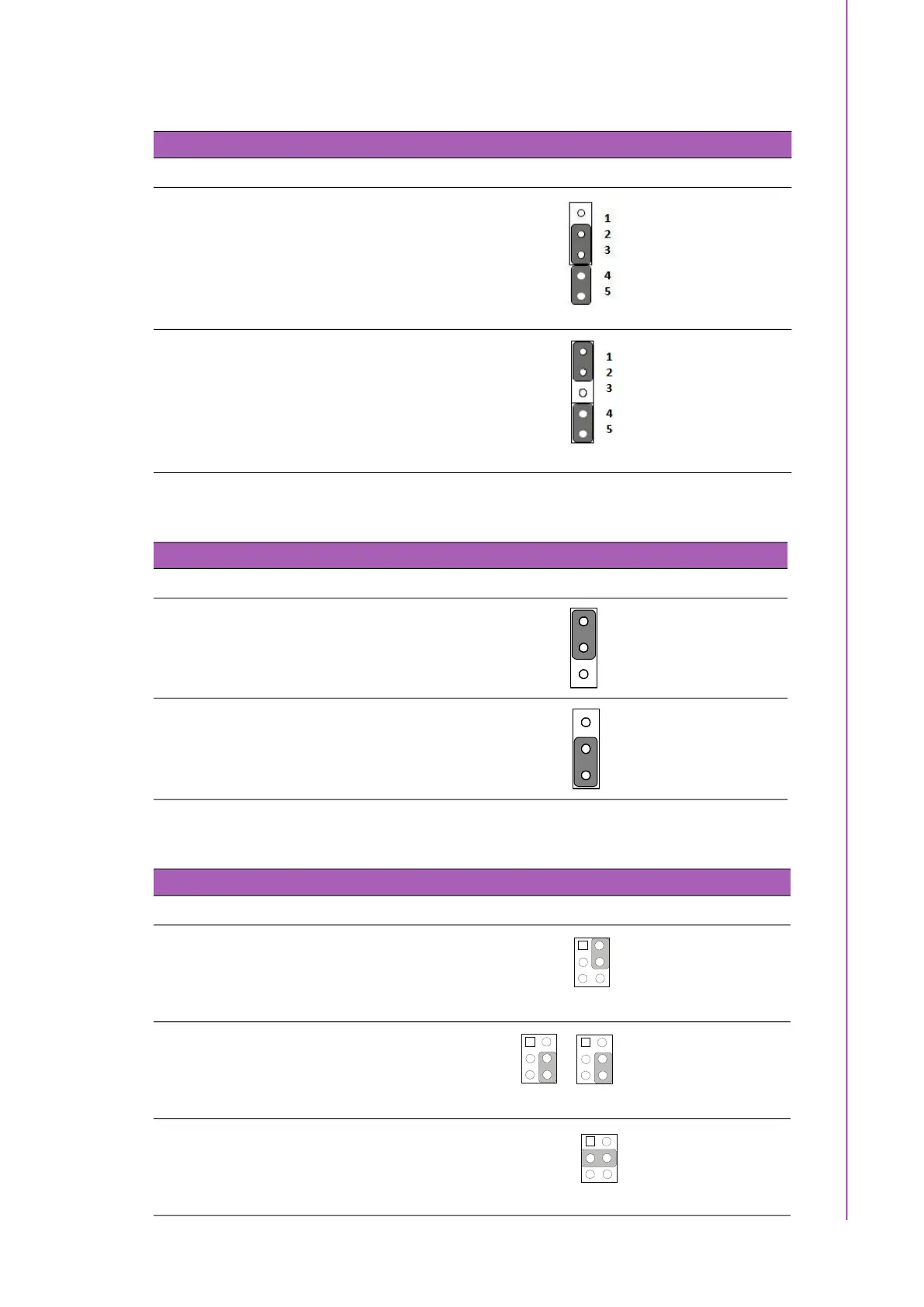

Table 1.6: Watchdog Timer Output and OBS Beep (JWDT1+JOBS1)
Function Jumper Setting
Watchdog Timer Output(2-3) (Default)
OBS BEEP(4-5) (Default)
(2 and 3)+(4 and 5)
Watchdog Timer Disable (1-2)
OBS BEEP(4-5) (Default)
(1 and 2)+(4 and 5)
Table 1.7: ATX/AT Mode Selection (PSON1)
Function Jumper Setting
AT Mode
ATX Mode (Default)
1
1-2 closed
1
2-3 closed
Table 1.8: LVDS/eDP Panel Voltage Selection (JLVDS1)
Function Jumper Setting
Jumper position for 5V
JLVDS1 (2-4)
Jumper position for 3.3V (Default)
JLVDS1 (4-6)
Jumper position for 12V
JLVDS1 (3-4)
1
ġ
2
ġ
6
ġ
5
ġ
1
ġ
2
ġ
6
ġ
5
ġ
1
ġ
2
ġ
6
ġ
5
ġ
1
ġ
2
ġ
6
ġ
5
ġ
