AIMB-286EF User Manual 8
1.8.3 Power Switch/HDD LED/SMBUS/Speaker Pin Header (JFP1)
1.8.4 Power LED and Keyboard Lock Pin Header (JFP2)

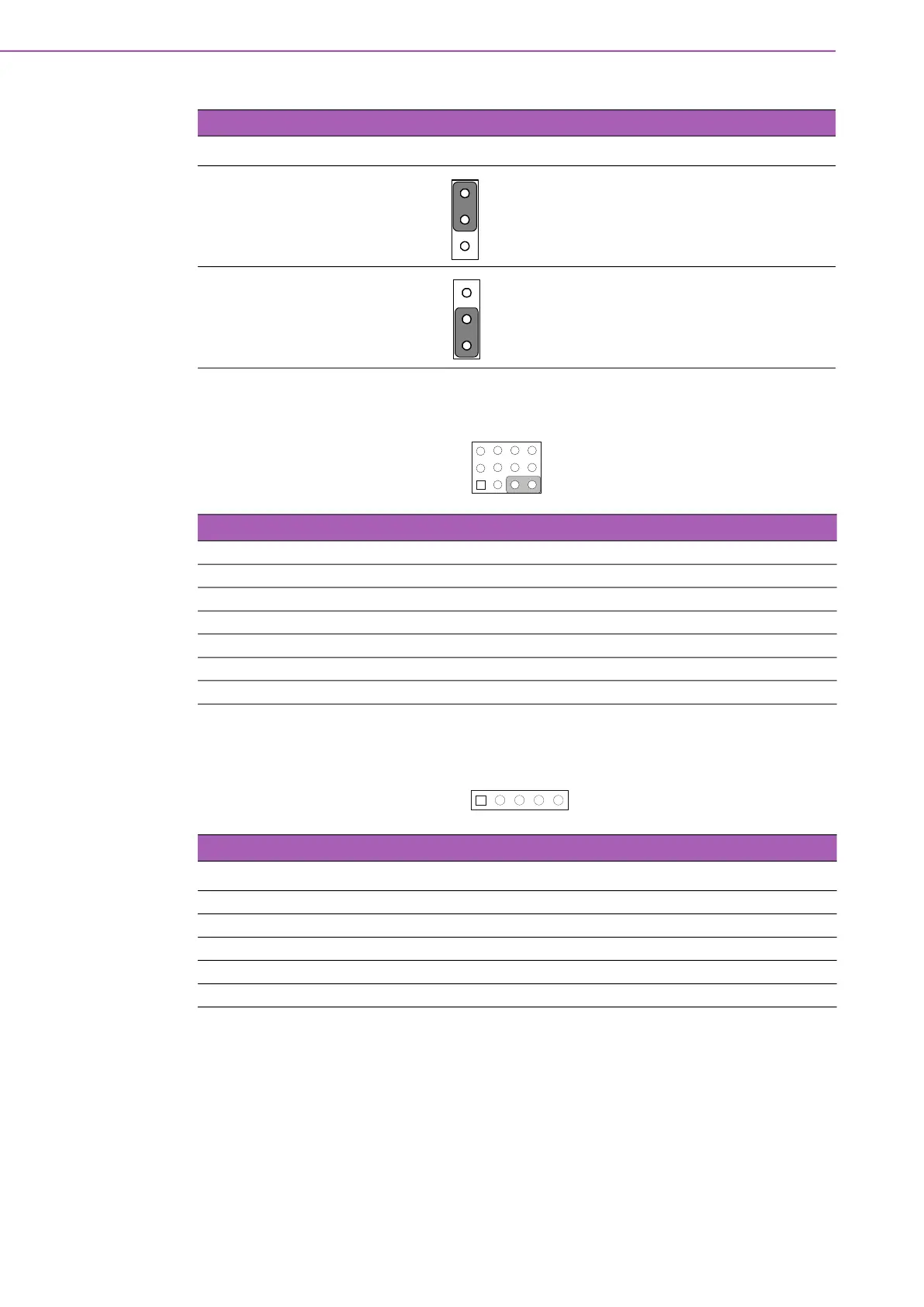

Table 1.3: CMOS1
Function Jumper Settings
Keep CMOS data (Default)
Clear CMOS data
1-2 closed
1
2-3 closed
1
Table 1.4: Power Switch/HDD LED/SMBUS/Speaker Pin Header (JFP1)
Pin Signal Pin Signal
1 +5V 2 HDDLED+
3 Power Button+ 4 NC
5 HDDLED- 6 Power Button-
7 SPK_P3 8 SMB_DATA
9 System Reset+ 10 SPK_P4
11 SMB_CLK 12 System Reset-
3
ġ
1
ġ
12
ġ
10
ġ
Table 1.5: Power LED and Keyboard Lock Pin Header (JFP2)
Pin Signal
1 LED Power
2 NC
3 GND
4 Keyboard LOCK#
5 GND
1
ġ
2
ġ
3
ġ
4
ġ
5
ġ
