AIMB-279 B1 User Manual 22

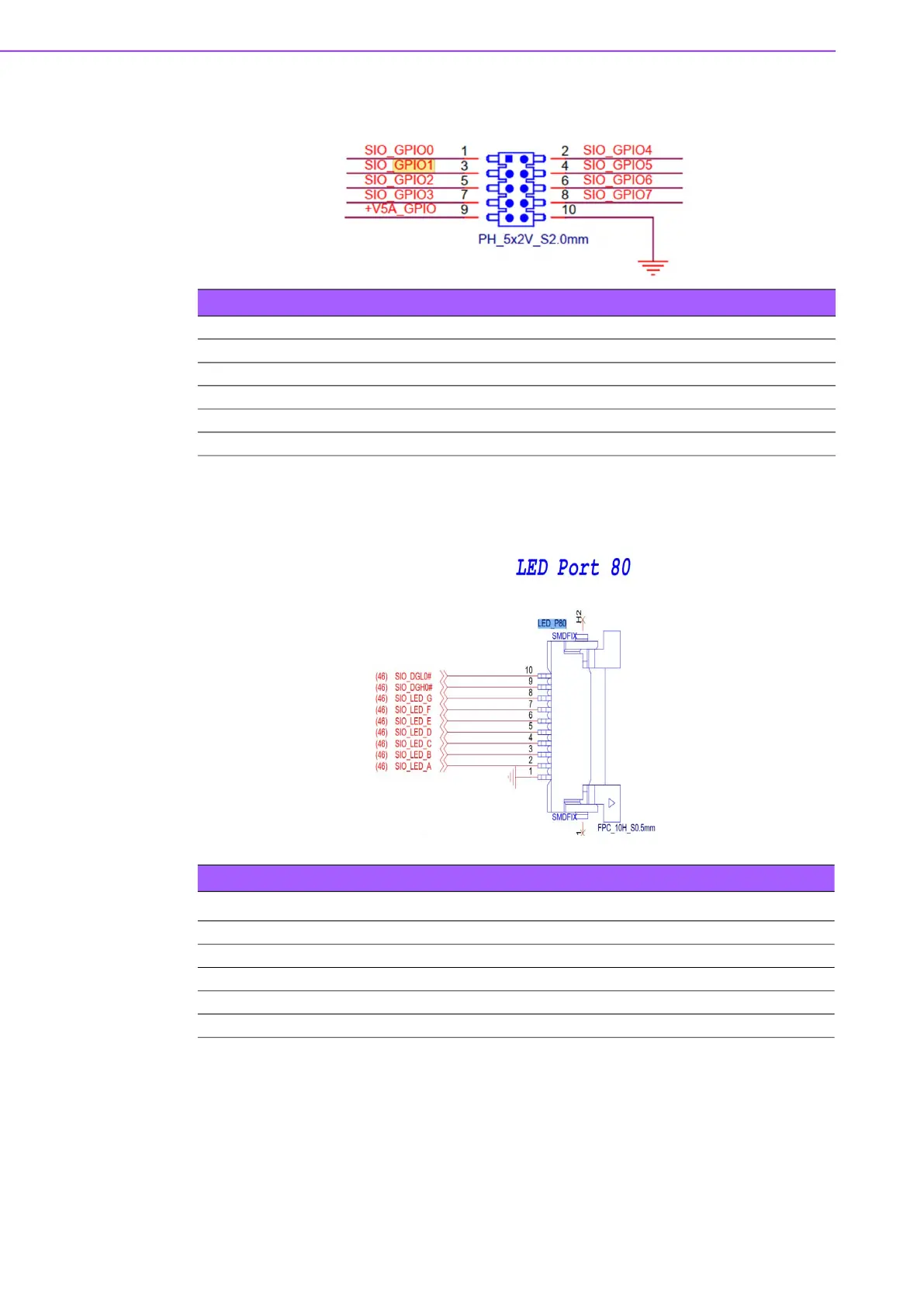

2.19 8-Bit General Purpose I/O Pin Header (GPIO1)
2.20 LED Port 80 Connector (LED_P80)
Table 2.19: 8-Bit General Purpose I/O Pin Header (GPIO1)
Pin Signal Pin Signal
1 SIO_GPIO0 2 SIO_GPIO4
3 SIO_GPIO1 4 SIO_GPIO5
5 SIO_GPIO2 6 SIO_GPIO6
7 SIO_GPIO3 8 SIO_GPIO7
9 +V5A_GPIO 10 GND
Table 2.20: LED Port 80 Connector (LED_P80)
Pin Signal Pin Signal
1 GND 2 SIO_LED_A
3 SIO_LED_B 4 SIO_LED_C
5 SIO_LED_D 6 SIO_LED_E
7 SIO_LED_F 8 SIO_LED_G
9 SIO_DGH0# 10 SIO_DGL0#
