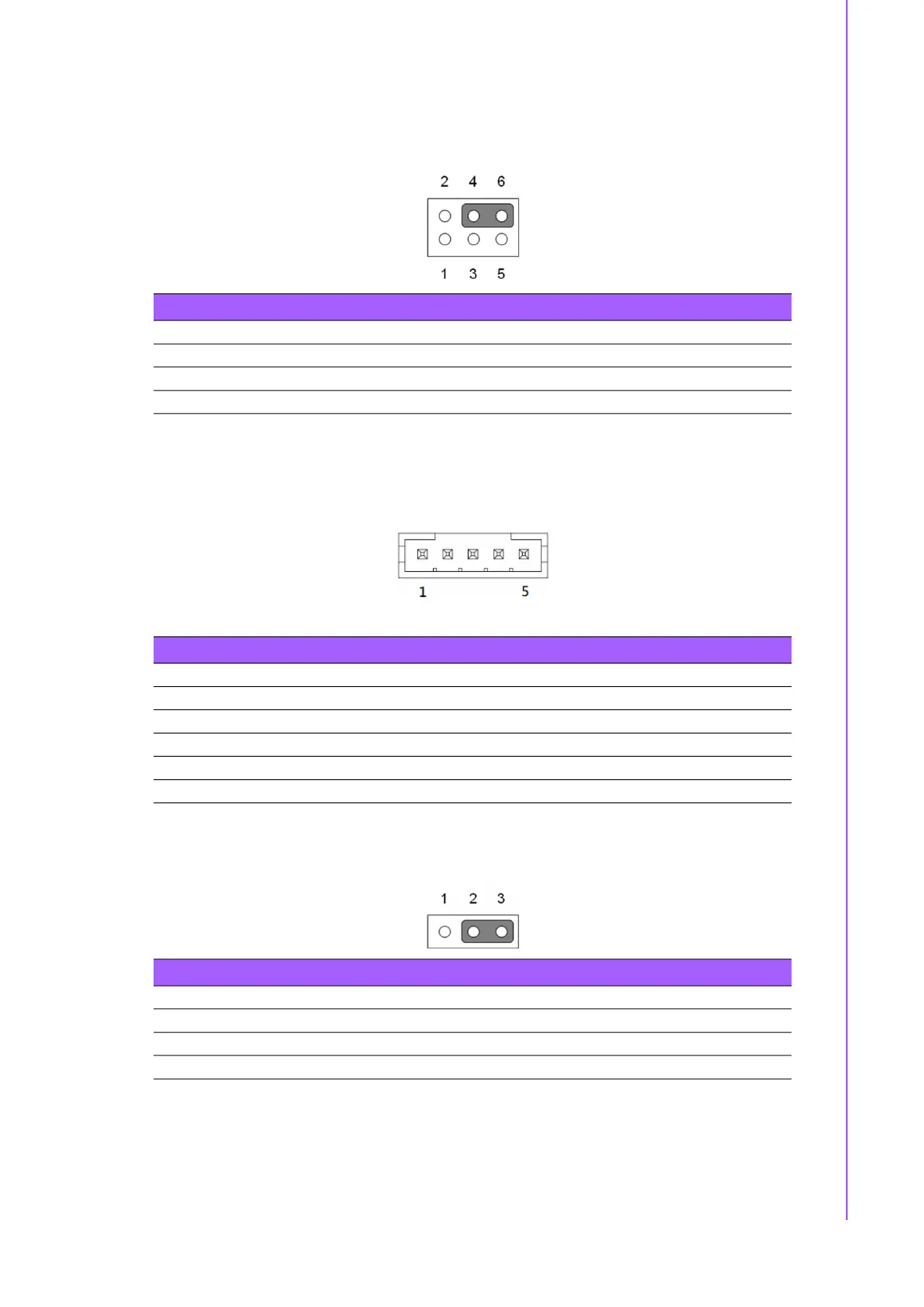

21 AIMB-279 B1 User Manual
Chapter 2 Connecting Peripherals
2.16 EDP Panel / LVDS Panel Voltage Selection
(JEDP1_LVDS1)
2.17 EDP / LVDS Backlight Inverter Power Connector
(INV1)
2.18 AT / ATX Mode Selection (PSON1)
Table 2.16: EDP Panel / LVDS Panel Voltage Selection (JEDP1_LVDS1)
Pin Signal Pin Signal
1 NC 2 +5V
3 +12V 4 VDD
5 NC 6 +3.3V
Table 2.17: EDP / LVDS Backlight Inverter Power Connector (INV1)
Pin Signal
1 +12V
2 GND
3 BKL EN
4 BKL CTRL
5 +5V
Table 2.18: AT / ATX Mode Selection (PSON1)
Pin Signal
1 VCCAT
2 +3.3V
3 VCCATX
