19 AIMB-279 B1 User Manual
Chapter 2 Connecting Peripherals

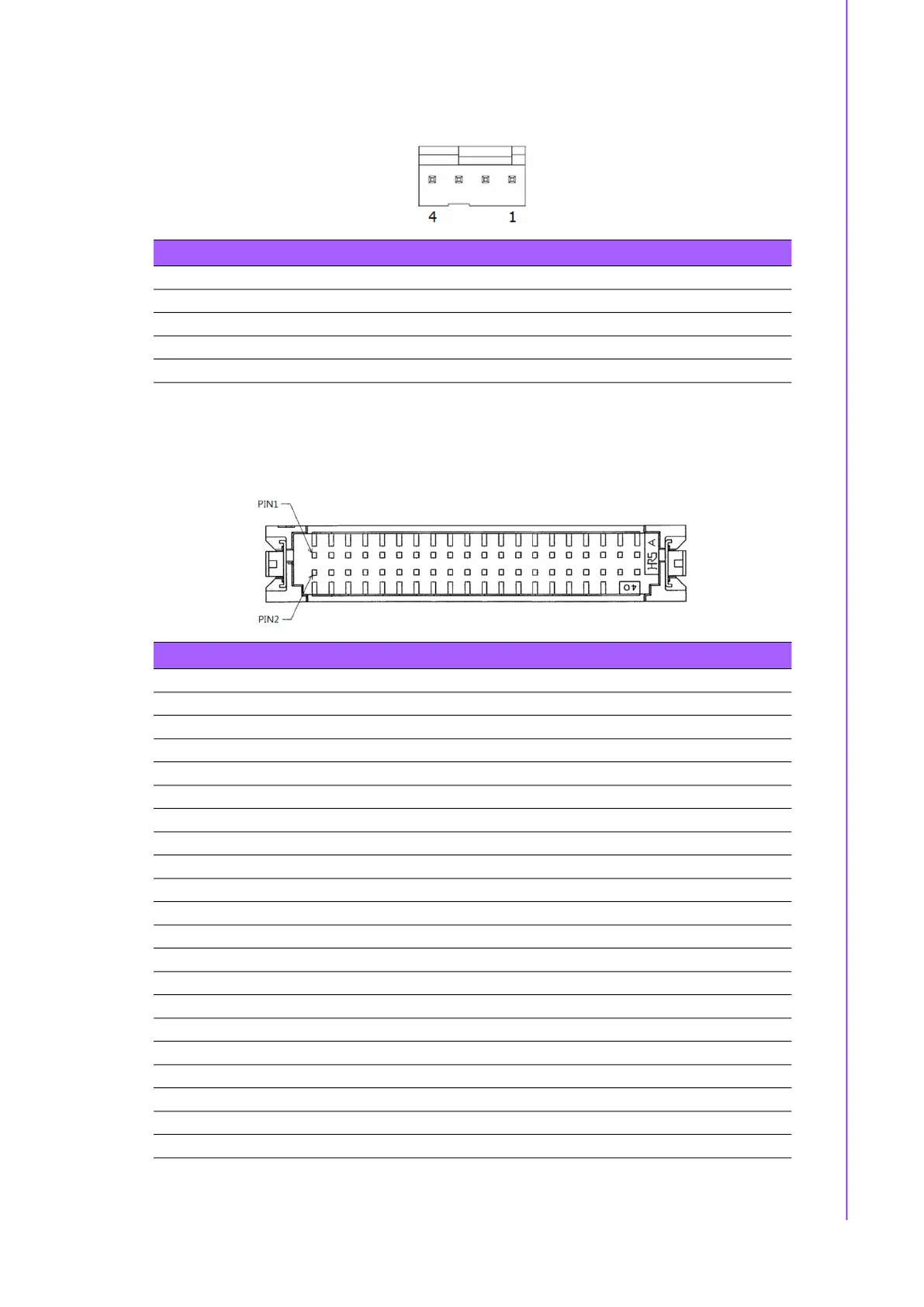

2.13 CPU FAN Connector (CPUFAN1)
2.14 EDP Connector / LVDS Connector
(EDP1_LVDS1)
Table 2.12: CPU FAN Connector (CPUFAN1)
Pin Signal
1 GND
2 CPU FAN VCC
3 CPU FAN SPEED
4 CPU FAN PWM
Table 2.13: LVDS Connector (LVDS1)
Pin Signal Pin Signal
1 VDD 2 VDD
3 LVDS DETECT# 4 GND
5 VDD 6 VDD
7 LVDS_OD0- 8 LVDS_ED0-
9 LVDS_OD0+ 10 LVDS_ED0+
11 GND 12 GND
13 LVDS_OD1- 14 LVDS_ED1-
15 LVDS_OD1+ 16 LVDS_ED1+
17 GND 18 GND
19 LVDS_OD2- 20 LVDS_ED2-
21 LVDS_OD2+ 22 LVDS_ED2+
23 GND 24 GND
25 LVDS_OCK- 26 LVDS_ECK-
27 LVDS_OCK+ 28 LVDS_ECK+
29 GND 30 GND
31 N.C. 32 N.C.
33 GND 34 GND
35 LVDS_OD3- 36 LVDS_ED3-
37 LVDS_OD3+ 38 LVDS_ED3+
39 LVDS ENBKL 40 LVDS VCON
