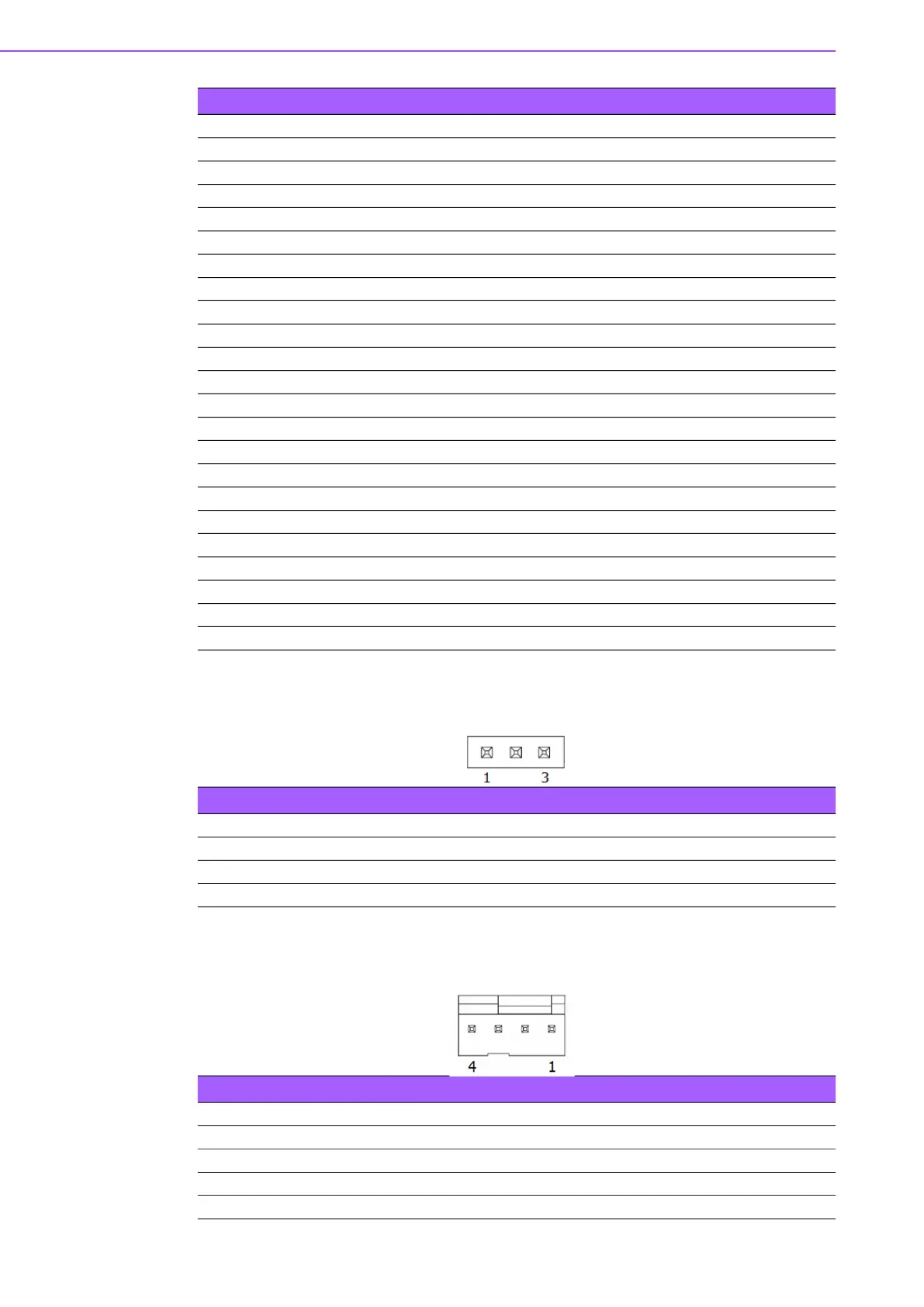

AIMB-279 B1 User Manual 18
2.11 IMVP9.1 Programming Header (VR_PMB1)
2.12 System Fan #1 Connector (SYSFAN1)
B60 GND A60 RX10+
B61 GND A61 RX10-
B62 TX11+ A62 GND
B63 TX11- A63 GND
B64 GND A64 RX11+
B65 GND A65 RX11-
B66 TX12+ A66 GND
B67 TX12- A67 GND
B68 GND A68 RX12+
B69 GND A69 RX12-
B70 TX13+ A70 GND
B71 TX13- A71 GND
B72 GND A72 RX13+
B73 GND A73 RX13-
B74 TX14+ A74 GND
B75 TX14- A75 GND
B76 GND A76 RX14+
B77 GND A77 RX14-
B78 TX15+ A78 GND
B79 TX15- A79 GND
B80 GND A80 RX15+
B81 Reserved A81 RX15-
B82 Reserved A82 GND
Table 2.9: PCI-Express x16 Slot (PCIEX16_1)
Table 2.10: IMVP9.1 Programming Header (JSMB1)
Pin Signal
1 DATA
2 GND
3 CLK
Table 2.11: System Fan #1 Connector (SYSFAN1)
Pin Signal
1 GND
2 SYSTEM FAN VCC
3 SYSTEM FAN SPEED
4 SYSTEM FAN PWM
