9 AIMB-278 User Manual
Chapter 1 General Information
1.8.5 1.8.5eDP/LVDS Panel Voltage Selection (JEDP1_LVDS1)
1.8.6 JFP1: PWRBTN# / RESET# / HDD LED / Internal Buzzer /
External Speaker Header
1.8.7 PCI Express x16 Bifurcation (SW1)

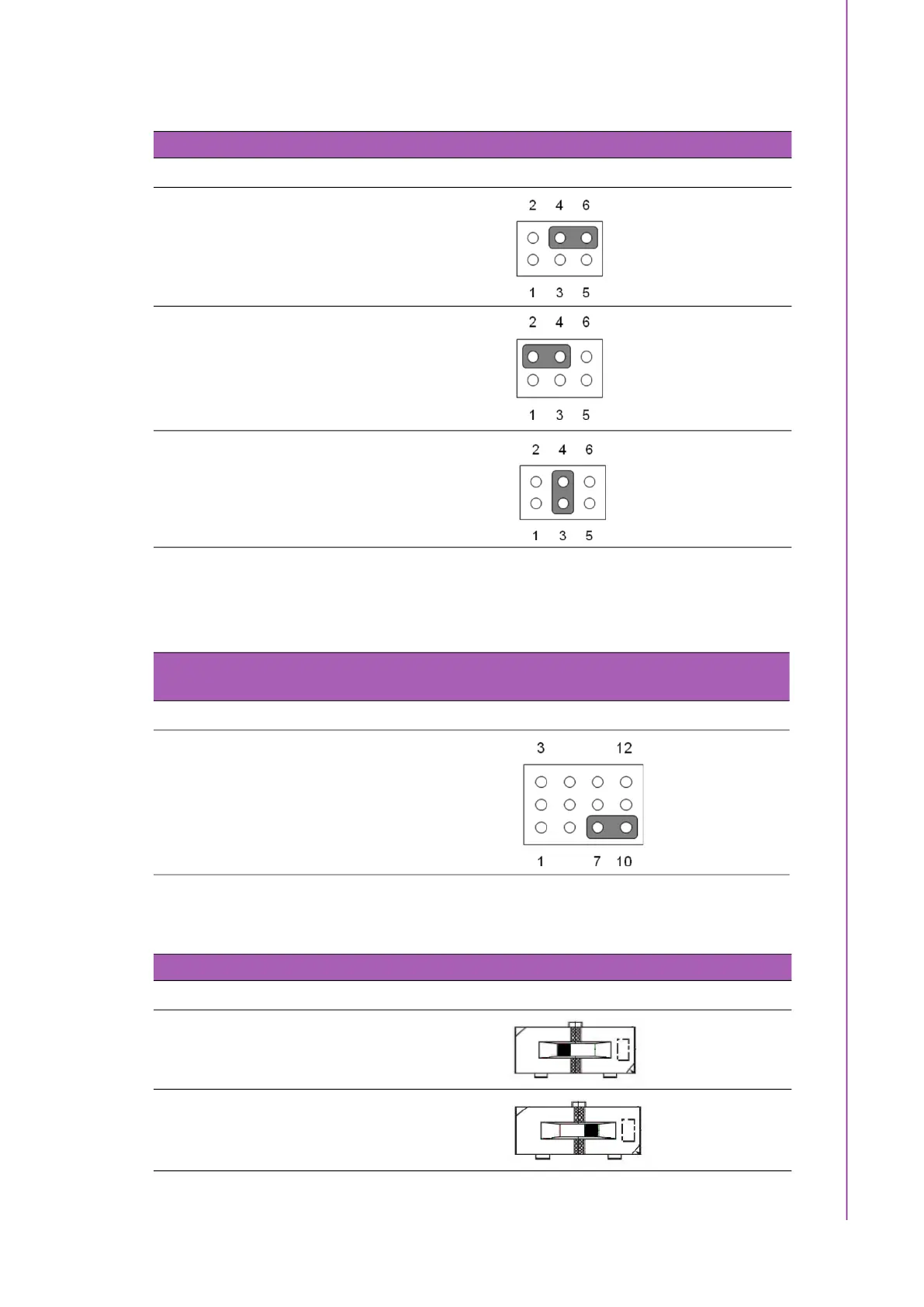

Table 1.5: 1.8.5eDP/LVDS Panel Voltage Selection (JEDP1_LVDS1)
Function Jumper Setting
Jumper position for +3.3V (Default)
Jumper position for +5V
Jumper position for +12V
Table 1.6: JFP1: PWRBTN# / RESET# / HDD LED / Internal Buzzer /
External Speaker Header
Function Jumper Setting
Internal Buzzer (Default)
Table 1.7: PCI Express x16 Bifurcation (SW1)
Function Jumper Setting
1 X16 (Default)
2 X8
